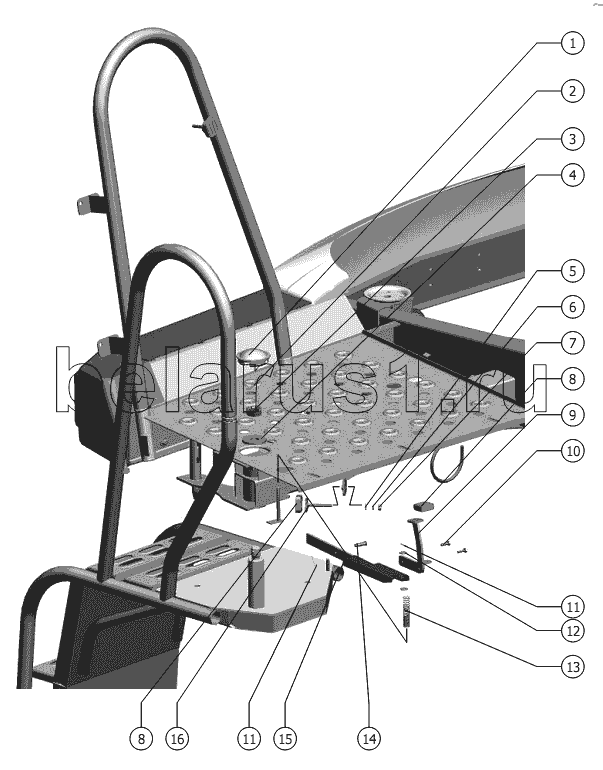

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Механизм поворота лестницы
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54-00560 | Крышка | |
| 2 | 5x45.019 ГОСТ 397-79 | Шплинт | |
| 3 | М24-6H.04.35.019 ГОСТ 5919-73 | Гайка | |
| 4 | 101.07.00.443 | Шайба | |
| 5 | С.8.01.019 ГОСТ 11371-78 | Шайба | |
| 6 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 7 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 8 | А 13.38.002 | Чехол | |
| 9 | 142.07.03.120 | Стойка | |
| 10 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт | |
| 11 | 2x20.019 ГОСТ 397-79 | Шплинт | |
| 12 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 13 | РСМ-10.14.10.613А | Пружина | |
| 14 | 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось | |
| 15 | 142.07.03.430 | Рычаг | |
| 16 | 101.07.00.840 | Упор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
