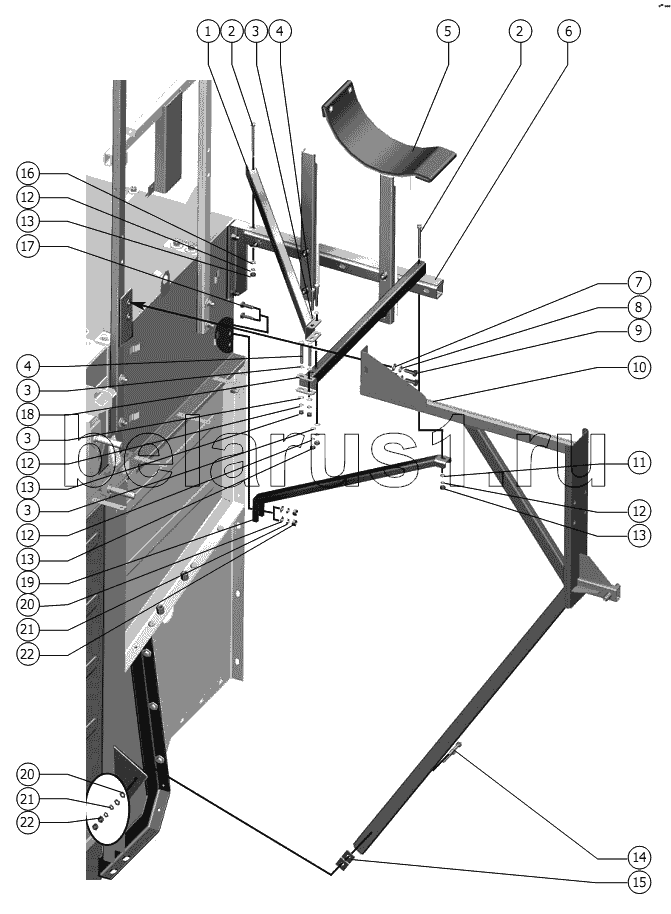

Каталог запасных частей к технике: РСМ-142 "Acros" вариант. Ферма
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 142.01.56.720 | Опора | |
| 2 | M8-6gx100.88.35.019 ГОСТ 7798-70 | Болт | |
| 3 | С.8.01.019 ГОСТ 11371-78 | Шайба | |
| 4 | М8-6gx65.88.35.019 ГОСТ 7798-70 | Болт | |
| 5 | 145.01.00.300 | Ложемент | |
| 6 | 145.30.03.050 | Крыша | |
| 7 | С. 12.01.019 ГОСТ 11371-78 | Шайба | |
| 8 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 9 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт | |
| 10 | 145.01.56.700 | Ферма | |
| 11 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 12 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 13 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | М10-6gx55.88.35.019 ГОСТ 7798-70 | Болт | |
| 15 | РСМ-10Б.45.00.401-01 | Шайба | |
| 16 | C 8.01.019 ГОСТ 6958-78 | Шайба | |
| 17 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт | |
| 18 | 142.01.56.710 | Опора | |
| 19 | 142.01.56.461 | Раскос | |
| 20 | С. 10.01.019 ГОСТ 11371-78 | Шайба | |
| 21 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 22 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
