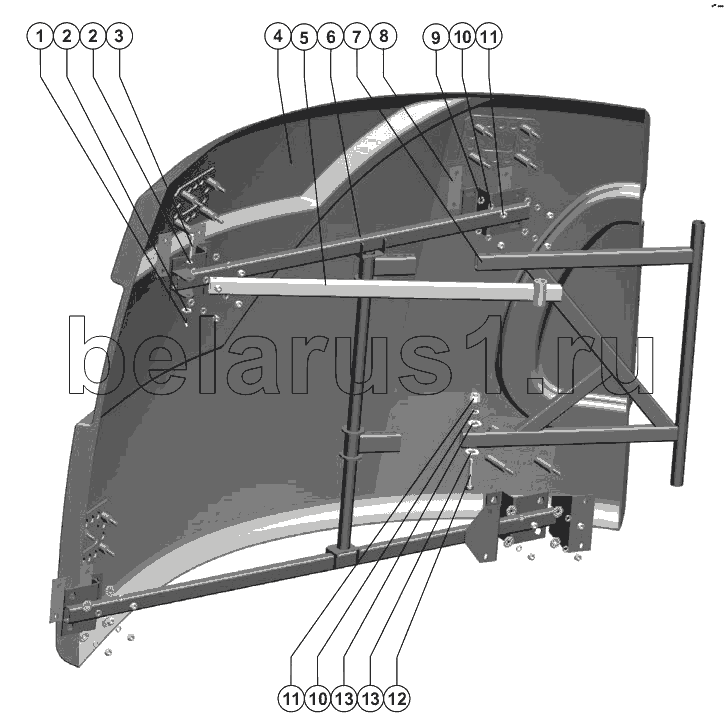

Каталог запасных частей к технике: РСМ-142 "Acros". Заднее капотирование
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шплинт 1,6x14.019 ГОСТ 397-79 | Шплинт 1,6x14.019 ГОСТ 397-79 | |
| 2 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 3 | Ось 6-8 b12x60.35.Ц9.хр ГОСТ 9650-80 | Ось 6-8 b12x60.35.Ц9.хр ГОСТ 9650-80 | |
| 4 | Щит К.02.00.006 | Щит К.02.00.006 | |
| 5 | 142.00.67.120 | Тяга | |
| 6 | 142.00.67.030 | Рама | |
| 7 | 145.01.69.010 | Рама | |
| 8 | 145.01.69.423 | Пластина | |
| 9 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 10 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 11 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 12 | Болт М10-6gx70.88.35.019 ГОСТ 7798-70 | Болт М10-6gx70.88.35.019 ГОСТ 7798-70 | |
| 13 | Шайба С.10х3.01.019 ГОСТ 11371-78 | Шайба С.10х3.01.019 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
