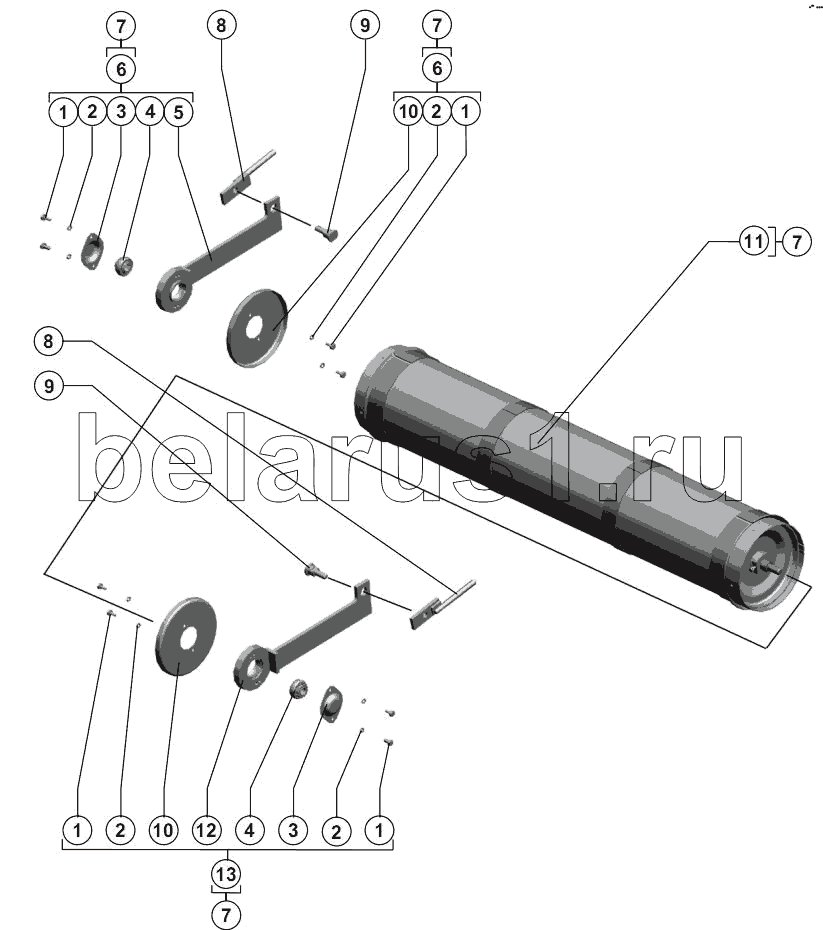

Каталог запасных частей к технике: РСМ-142 "Acros". Вал транспортёра
1
1
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 2 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 3 | РСМ-10.27.02.405 | Крышка | |
| 4 | 1680204 А1К7.Р6Q6/L19 ТУ 37.006.084-90 | Подшипник 1680204 А1К7.Р6Q6/L19 ТУ 37.006.084-90 | |
| 5 | 142.03.00.240-01 | Рычаг | |
| 6 | 142.03.00.230-01 | Рычаг | |
| 7 | 142.03.00.200 | Вал транспортёра | |
| 8 | 142.03.00.790 | Винт натяжной | |
| 9 | 142.03.00.605 | Палец | |
| 10 | РСМ-10.27.02.404 | Донышко | |
| 11 | 3518060-18310Б | Цилиндр | |
| 12 | 142.03.00.240 | Рычаг | |
| 13 | 142.03.00.230 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
