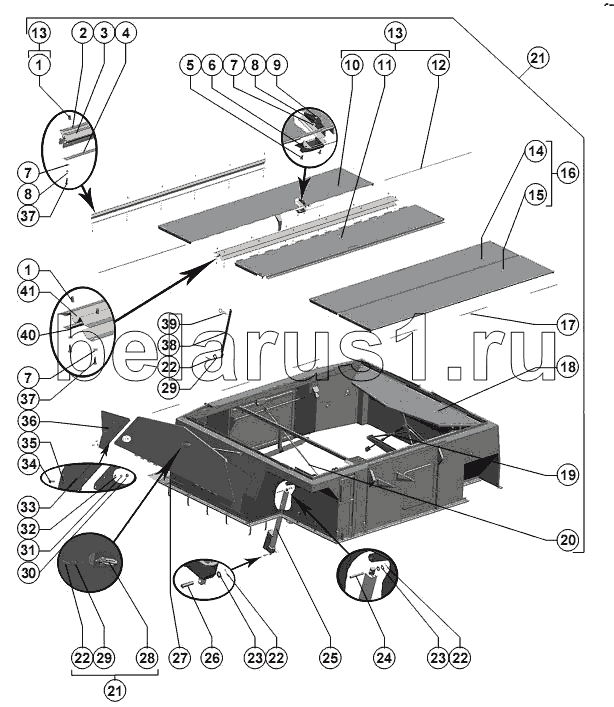

Каталог запасных частей к технике: РСМ-142 "Acros". Строение верхнее
1
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка заклёпочная Rivkle 2330 106 0030 | Гайка заклёпочная Rivkle 2330 106 0030 | |
| 2 | 142.46.04.007 | Надставка | |
| 3 | 142.46.04.002 | Уплотнение | |
| 4 | 142.46.04.489 | Планка | |
| 5 | Болт М6х16.46.019 ГОСТ 7802-81 | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 6 | ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 7 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 8 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 9 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 10 | 142.46.04.070-01 | Секция | |
| 11 | 142.46.04.050-01 | Секция средняя | |
| 12 | РСМ-10.05.07.606 | Ось (кроме Д-461/51) | |
| 13 | 142.46.04.020 | Секция крыши | |
| 14 | 142.46.04.050 | Секция | |
| 15 | 142.46.04.070 | Секция | |
| 16 | 142.46.04.010 | Секция крыши | |
| 17 | РСМ-10.05.13.602 | Ось | |
| 18 | 142.46.04.340 | Секция | |
| 19 | 142.46.04.250 | Тяга | |
| 20 | 142.46.04.260 | Тяга | |
| 21 | 142.46.02.000 | Строение верхнее | |
| 22 | Шплинт 3,2x20.019 ГОСТ 397-79 | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 23 | Шайба С.12.01.019 ГОСТ 11371-78 | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 24 | Ось 6-12 b12x80.35.Ц9. хр ГОСТ 9650-80 | Ось 6-12 b12x80.35.Ц9. хр ГОСТ 9650-80 | |
| 25 | 142.10.45.020 | Электромеханизм | |
| 26 | Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | Ось 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | |
| 27 | РСМ-10.05.13.602 | Ось | |
| 28 | 142.46.04.360 | Тяга | |
| 29 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 30 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 31 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 32 | Шайба С.8.01.019 ГОСТ 11371-78 | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 33 | 142.46.04.454 | Планка | |
| 34 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 35 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 36 | 142.46.04.007 | Надставка | |
| 37 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 38 | 142.46.04.442 | Кронштейн | |
| 39 | Шплинт 2.2,8x40.019 ОСТ 23.2.2-79 | Шплинт 2.2,8x40.019 ОСТ 23.2.2-79 | |
| 40 | 142.46.04.496 | Уголок | |
| 41 | 142.46.04.004 | Накладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
