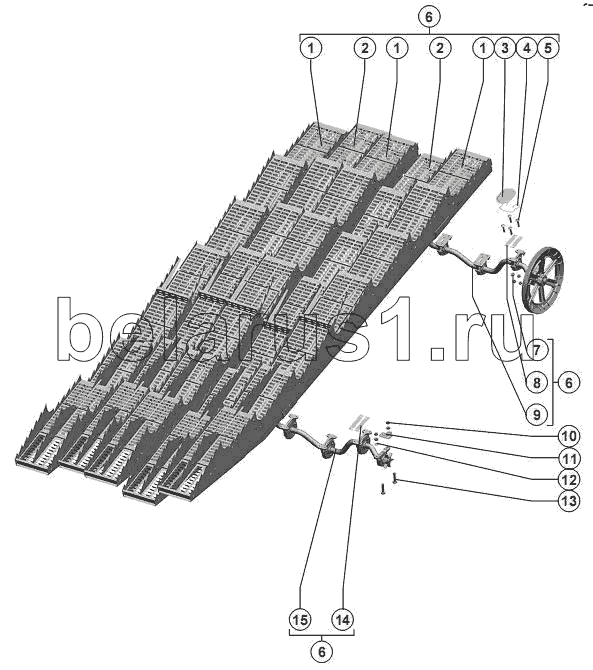

Каталог запасных частей к технике: РСМ-142 "Acros". Соломотряс
1
1
1
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.01.38.260Б-01 | Клавиша | |
| 2 | РСМ-10.01.38.260Б | Клавиша | |
| 3 | РСМ-10.01.38.435 | Крышка | |
| 4 | РСМ-10.01.38.606 | Пружина | |
| 5 | Болт М8х35.46.019 ГОСТ 7802-81 | Болт М8х35.46.019 ГОСТ 7802-81 | |
| 6 | РСМ-10Б.01.38.010 | Соломотряс | |
| 7 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 8 | 54-50914 | Прокладка | |
| 9 | РСМ-10Б.01.38.380А | Вал коленчатый ведущий | |
| 10 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 11 | РСМ-10.01.30.403 | Кронштейн | |
| 12 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 13 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт М12-6gx50.88.35.019 ГОСТ 7798-70 | |
| 14 | 54-50912 | Прокладка | |
| 15 | РСМ-10Б.01.38.370А | Вал коленчатый ведомый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
