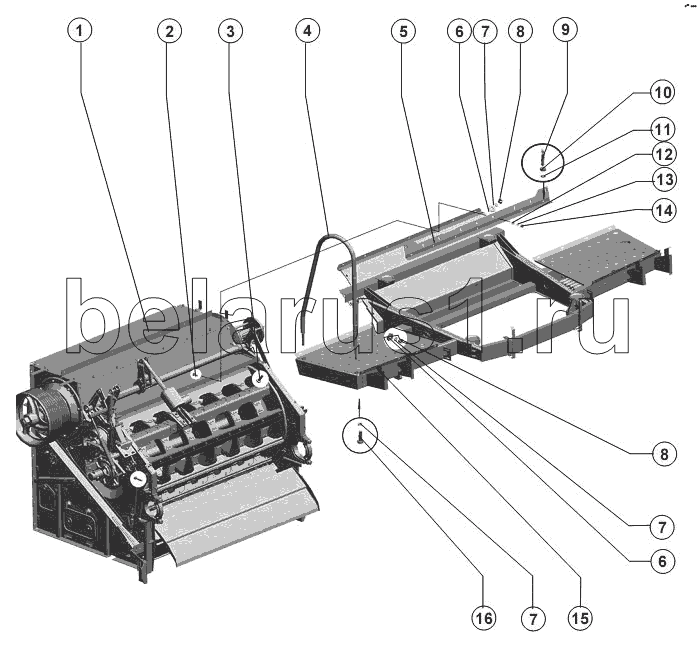

Каталог запасных частей к технике: РСМ-142 "Acros". Секция молотильная
1
2
3
4
5
6
6
7
7
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 145.15.00.000 | Блок молотильный | |
| 2 | Болт М8-6gх25.88.019 ГОСТ7798-70 | Болт М8-6gх25.88.019 ГОСТ7798-70 | |
| 3 | Болт М12-6gх45.88.019 ГОСТ7798-70 | Болт М12-6gх45.88.019 ГОСТ7798-70 | |
| 4 | 101.07.00.660 | Ограждение | |
| 5 | 145.45.01.250 | Стенка | |
| 6 | Шайба С 12.01.019 ГОСТ6958-78 | Шайба С 12.01.019 ГОСТ6958-78 | |
| 7 | Шайба 12Т 65Г 019 ГОСТ6402-70 | Шайба 12Т 65Г 019 ГОСТ6402-70 | |
| 8 | Гайка М12-6Н.6.019 ГОСТ5915-70 | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 9 | РСМ-10.01.15.603 | Шпилька | |
| 10 | Гайка М16-6Н.6.019 ГОСТ5915-70 | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 11 | Шайба 16Т 65Г 019 ГОСТ6402-70 | Шайба 16Т 65Г 019 ГОСТ6402-70 | |
| 12 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 13 | Шайба 8Т 65Г 019 ГОСТ6402-70 | Шайба 8Т 65Г 019 ГОСТ6402-70 | |
| 14 | Гайка М8-6Н.6.019 ГОСТ5915-70 | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 15 | 142.07.00.000 | Площадка входа | |
| 16 | Болт М12-6gх35.88.019 ГОСТ 7798-70 | Болт М12-6gх35.88.019 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
