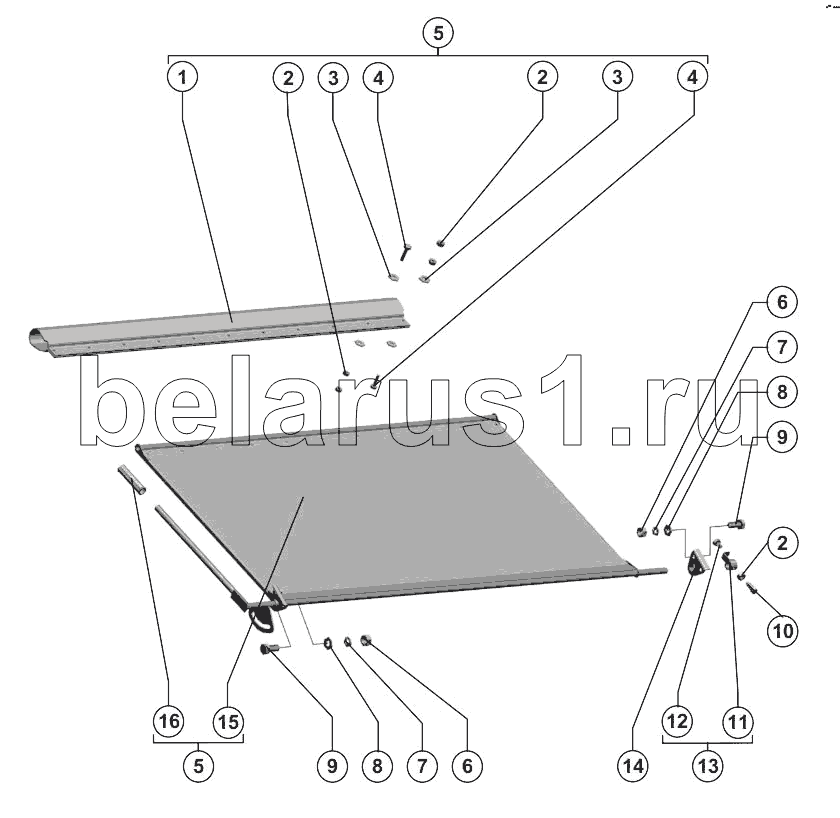

Каталог запасных частей к технике: РСМ-142 "Acros". Щит
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-141.14.00.002А | Фартук | |
| 2 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 3 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 4 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | |
| 5 | 142.14.00.170 | Щиток | |
| 6 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 7 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 8 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 9 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | Винт В.М8-6gх20.22H.019 ГОСТ 1481-84 | Винт В.М8-6gх20.22H.019 ГОСТ 1481-84 | |
| 11 | 142.14.00.060 | Хомут | |
| 12 | Магнитодержатель П4МЗ.525.074 ГЧ | Магнитодержатель П4МЗ.525.074 ГЧ | |
| 13 | 142.14.00.050 | Хомут | |
| 14 | РСМ-091.14.00.160 | Кронштейн | |
| 15 | 142.14.00.180 | Щиток | |
| 16 | РСМ-10.04.20.014 | Ручка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
