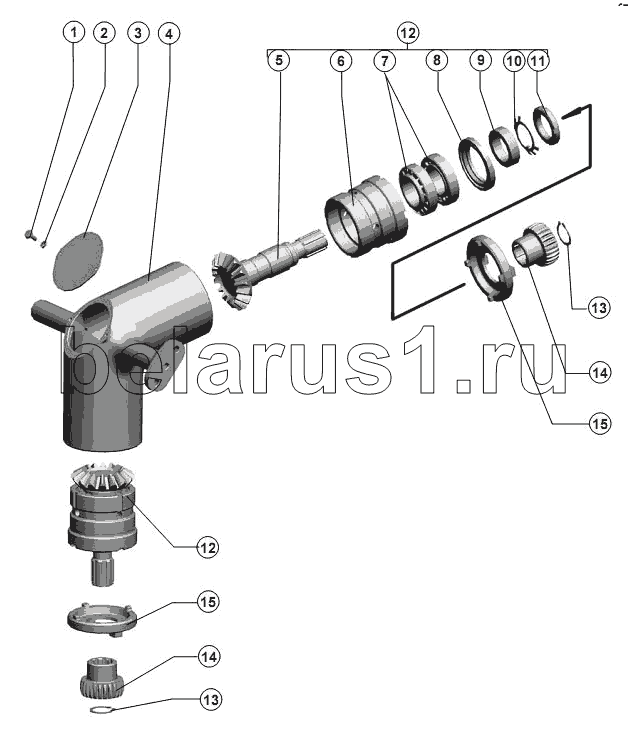

Каталог запасных частей к технике: РСМ-142 "Acros". Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М6-6gх12.48.019 ГОСТ 7798-70 | Болт М6-6gх12.48.019 ГОСТ 7798-70 | |
| 2 | Шайба 6Т 65Г 019 ГОСТ6402-70 | Шайба 6Т 65Г 019 ГОСТ6402-70 | |
| 3 | 142.48.04.403 | Крышка | |
| 4 | 142.48.04.102 | Корпус | |
| 5 | 142.48.04.601 | Вал шестерня | |
| 6 | 142.48.04.101 | Стакан | |
| 7 | Подшипник 7509А ГОСТ27365-87 | Подшипник 7509А ГОСТ27365-87 | |
| 8 | II.2-65х90-1 ГОСТ8752-79/ ОСТ38.05146-78 | Манжета II.2-65х90-1 ГОСТ8752-79/ ОСТ38.05146-78 | |
| 9 | 142.48.04.801 | Втулка | |
| 10 | Шайба 42.01.019 ГОСТ11872-89 | Шайба 42.01.019 ГОСТ11872-89 | |
| 11 | Гайка М42х1,5-6Н.05.019 ГОСТ 11871-88 | Гайка М42х1,5-6Н.05.019 ГОСТ 11871-88 | |
| 12 | 142.48.04.050 | Опора | |
| 13 | Кольцо С35 ГОСТ13942-86 | Кольцо С35 ГОСТ13942-86 | |
| 14 | 142.48.04.602 | Муфта | |
| 15 | 142.48.04.103 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
