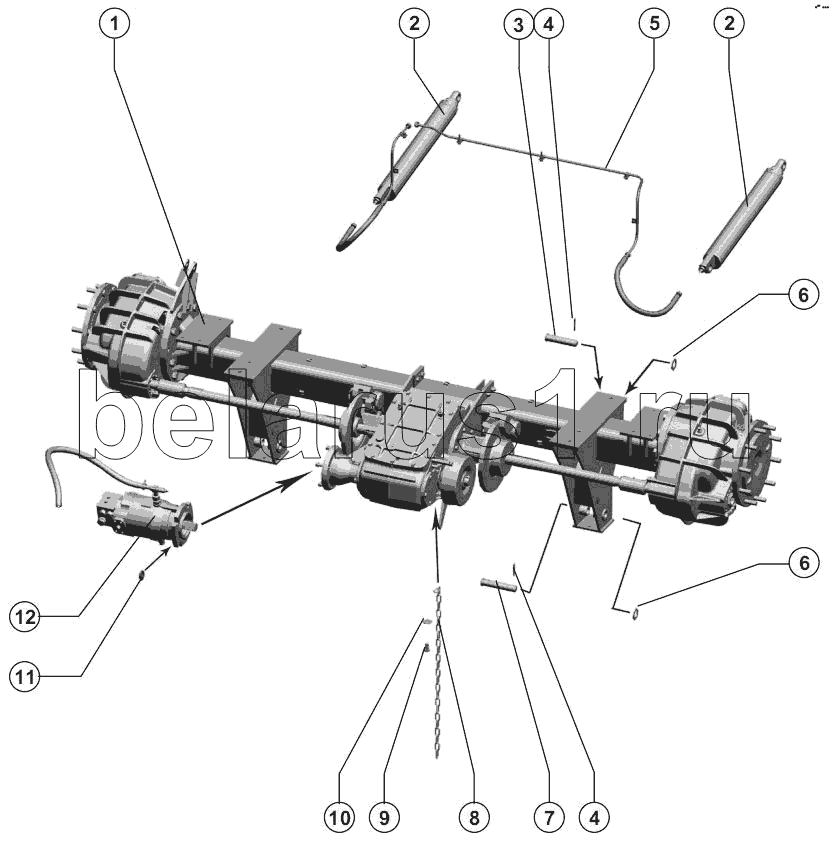

Каталог запасных частей к технике: РСМ-142 "Acros". Мост ведущий
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Мост ведущий 0264 170.1 | Мост ведущий 0264 170.1 | |
| 2 | 142.09.22.030 | Гидроцилиндр | |
| 3 | 101.02.01.615 | Ось | |
| 4 | Шплинт 6,3x45.019 ГОСТ 397-79 | Шплинт 6,3x45.019 ГОСТ 397-79 | |
| 5 | 142.09.22.200 | Гидрооборудование моста ведущих колес | |
| 6 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | Шайба С.30х3,9.01.019 ГОСТ 11371-78 | |
| 7 | 101.02.01.615-01 | Ось | |
| 8 | РСМ-10.02.01.603-01 | Цепь | |
| 9 | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | |
| 10 | Шайба C 12.01.019 ГОСТ 6958-78 | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 11 | Шайба С.14х5.01.019 ГОСТ 11371-78 | Шайба С.14х5.01.019 ГОСТ 11371-78 | |
| 12 | 142.09.22.050 | Гидромотор аксиально-поршневой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
