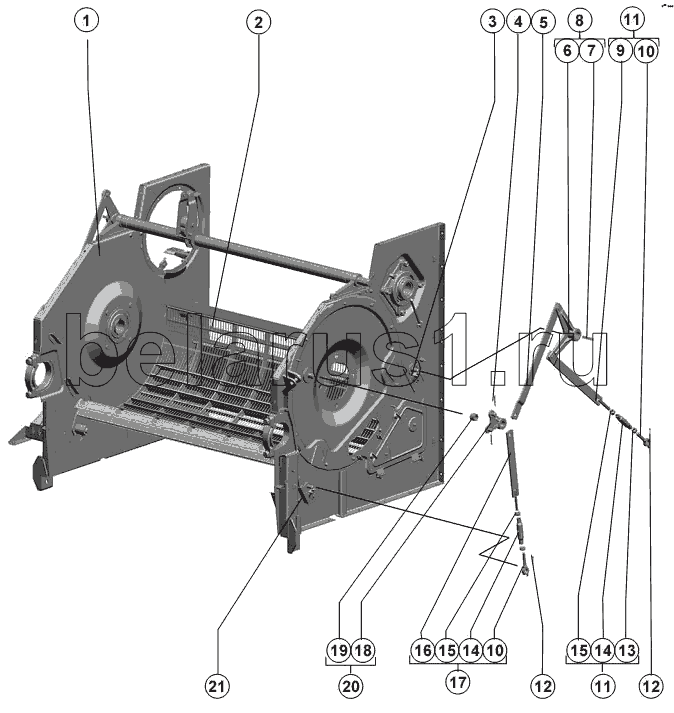

Каталог запасных частей к технике: РСМ-142 "Acros". Механизм подъема подбарабанья
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 145.15.01.000 | Панель | |
| 2 | РСМ-10Б.01.19.000А | Подбарабанье | |
| 3 | 145.15.00.390 | Фиксатор | |
| 4 | Шплинт 4х36.019 ГОСТ397-79 | Шплинт 4х36.019 ГОСТ397-79 | |
| 5 | РСМ-10.01.115.509А | Тяга | |
| 6 | РСМ-10.01.20.020 | Рычаг | |
| 7 | РСМ-10.01.20.603 | Шпонка | |
| 8 | 142.15.07.000 | Вал торсиона | |
| 9 | РСМ-10.01.15.310 | Тяга | |
| 10 | РСМ-10.01.15.623 | Тяга | |
| 11 | РСМ-10.01.15.280А | Тяга | |
| 12 | Шплинт 5х36.019 ГОСТ 397-79 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 13 | Гайка М16LН-6Н.6.019 ГОСТ 5915-70 | Гайка М16LН-6Н.6.019 ГОСТ 5915-70 | |
| 14 | РСМ-10.01.15.801 | Гайка стяжная | |
| 15 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 16 | РСМ-10.01.15.320А | Тяга | |
| 17 | РСМ-10.01.15.290А | Тяга | |
| 18 | РСМ-10.01.15.340 | Рычаг | |
| 19 | РСМ-10.01.15.003 | Втулка | |
| 20 | РСМ-10.01.15.300 | Рычаг | |
| 21 | РСМ-10.01.15.390 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
