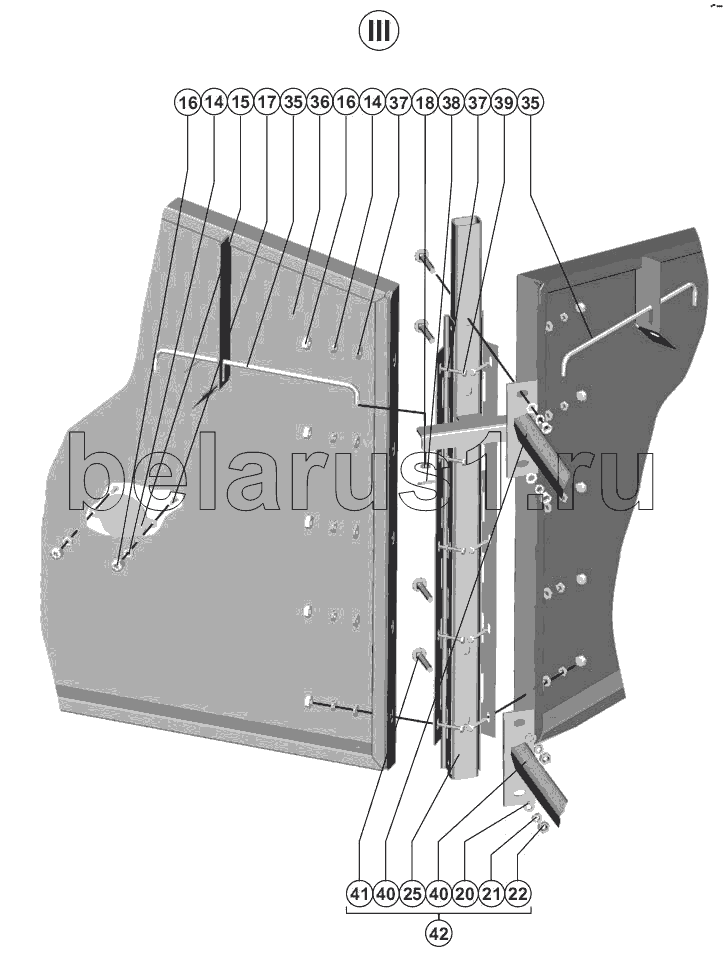

Каталог запасных частей к технике: РСМ-142 "Acros". Левое капотирование
14
14
15
16
16
17
18
20
21
22
25
35
35
36
37
37
38
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 145.01.56.590 | Щит | |
| 2 | Шплинт 2,5x25.019 ГОСТ 397-79 | Шплинт 2,5x25.019 ГОСТ 397-79 | |
| 3 | Шайба С.18.01.019 ГОСТ 11371-78 | Шайба С.18.01.019 ГОСТ 11371-78 | |
| 4 | 101.01.57.602 | Пружина | |
| 5 | 145.01.57.140 | Ручка | |
| 6 | 101.01.57.803 | Труба | |
| 7 | 145.01.56.580 | Капот передний | |
| 8 | 142.01.56.870 | Серьга | |
| 9 | 142.01.57.400-01 | Замок | |
| 10 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 | |
| 11 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 12 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 13 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 15 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 16 | ФП 316-01-О Код ОКП 45 7372 0238 | Световозвращатель ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 | |
| 17 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 | Винт В.М6-6gх16.48.019 ГОСТ 17473-80 | |
| 18 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 19 | 145.00.66.500 | Капот | |
| 20 | Шайба C 10.01.019 ГОСТ 6958-78 | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 21 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 22 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 23 | 145.01.56.920 | Серьга | |
| 24 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 25 | 145.01.56.770 | Стойка | |
| 26 | 101.01.00.410-01 | Замок | |
| 27 | Шплинт 4x36.019 ГОСТ 397-79 | Шплинт 4x36.019 ГОСТ 397-79 | |
| 28 | Шайба C 16.01.019 ГОСТ 6958-78 | Шайба C 16.01.019 ГОСТ 6958-78 | |
| 29 | Гайка M24x2-6H.04.019 ГОСТ 5916-70 | Гайка M24x2-6H.04.019 ГОСТ 5916-70 | |
| 30 | Шайба C.24x3,9.01.019 ГОСТ 11371-78 | Шайба C.24x3,9.01.019 ГОСТ 11371-78 | |
| 31 | 101.01.00.608 | Втулка | |
| 32 | 145.01.56.310 | Курок | |
| 33 | 145.01.56.320 | Основание | |
| 34 | Щит К.02.00.002 | Щит К.02.00.002 | |
| 35 | 145.01.57.603 | Упор | |
| 36 | 145.01.56.680 | Капот задний | |
| 37 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 38 | Шплинт 3,2x20 ГОСТ 397-79 | Шплинт 3,2x20 ГОСТ 397-79 | |
| 39 | Болт М6-6gx25.48.019 ГОСТ 7798-70 | Болт М6-6gx25.48.019 ГОСТ 7798-70 | |
| 40 | 145.01.56.420 | Кронштейн | |
| 41 | Болт M10x55.46.019 ГОСТ 7802-81 | Болт M10x55.46.019 ГОСТ 7802-81 | |
| 42 | 142.50.02.000 | Элеватор колосовой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
