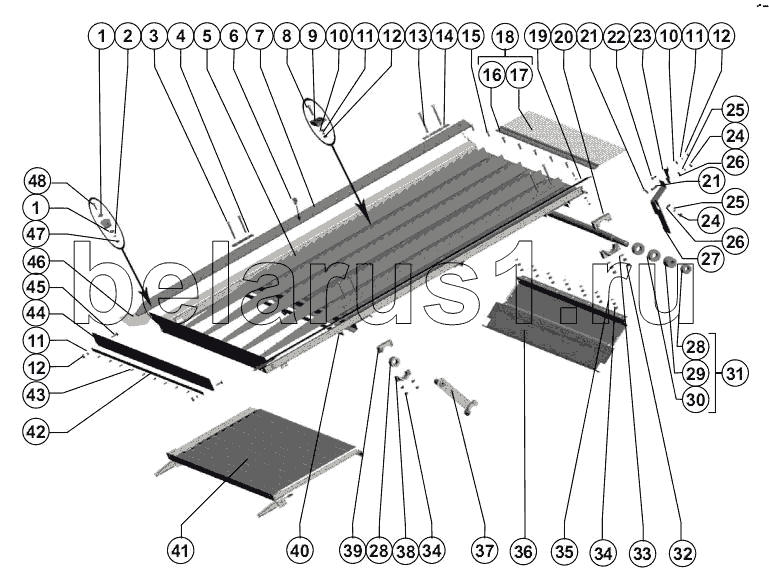

Каталог запасных частей к технике: РСМ-142 "Acros". Доска стрясная
1
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба C 5х1,4.01.019 ГОСТ 6958-78 | Шайба C 5х1,4.01.019 ГОСТ 6958-78 | |
| 2 | Шайба 5Т 65Г 019 ГОСТ 6402-70 | Шайба 5Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Болт M10x100 ТУ23.4617472.06-91 | Болт M10x100 ТУ23.4617472.06-91 | |
| 4 | РСМ-10Б.01.08.421 | Пластина | |
| 5 | РСМ-10.01.08.010В | Доска стрясная | |
| 6 | 140-5x14.01.10кп.016 ОСТ 23.2.437-77 | Заклёпка 140-5x14.01.10кп.016 ОСТ 23.2.437-77 | |
| 7 | РСМ-10.01.08.002Б-01 | Отлив | |
| 8 | Болт M6-6gx30.48.019 ГОСТ 7798-70 | Болт M6-6gx30.48.019 ГОСТ 7798-70 | |
| 9 | 90064 | Прокладка | |
| 10 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | Шайба C 6х1,4.01.019 ГОСТ 6958-78 | |
| 11 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 12 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 13 | Болт M12x120 ТУ23.4617472.06-91 | Болт M12x120 ТУ23.4617472.06-91 | |
| 14 | РСМ-10Б.01.01.404 | Пластина | |
| 15 | Болт M10x30 ТУ23.4617472.06-91 | Болт M10x30 ТУ23.4617472.06-91 | |
| 16 | РСМ-10.01.08.411 | Накладка | |
| 17 | РСМ-10.01.08.605А | Палец | |
| 18 | РСМ-10.01.08.040А | Пальцевая решетка | |
| 19 | РСМ-10.01.08.002Б | Отлив | |
| 20 | РСМ-10.01.01.205Б | Хомут | |
| 21 | Болт M8x25 ТУ23.4617472.06-91 | Болт M8x25 ТУ23.4617472.06-91 | |
| 22 | Болт M6-6gx16.48.019 ГОСТ 7798-70 | Болт M6-6gx16.48.019 ГОСТ 7798-70 | |
| 23 | 142.11.08.004 | Накладка | |
| 24 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 25 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 26 | Шайба C 8.01.019 ГОСТ 6958-78 | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 27 | 142.11.08.017 | Уплотнитель | |
| 28 | 44Б-00239 | Втулка | |
| 29 | РСМ-10.01.06.004 | Втулка | |
| 30 | РСМ-10.01.06.005 | Втулка | |
| 31 | РСМ-10.01.06.140 | Вал в сборе | |
| 32 | Гайка М12-6H.6.019 ГОСТ 5915-70 | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 33 | Шайба С.12х2.01.019 ГОСТ 11371-78 | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 34 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 35 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 36 | РСМ-10.01.01.180 | Щиток | |
| 37 | РСМ-10.01.08.030А | Подвеска | |
| 38 | 54-30127-01 | Крышка | |
| 39 | РСМ-10.01.08.201 | Хомут | |
| 40 | РСМ-10Б.01.08.001 | Прокладка | |
| 41 | РСМ-10.01.08.020А | Надставка | |
| 42 | РСМ-10.01.08.501 | Планка | |
| 43 | 5x16.01.10кп.016 ГОСТ 10299-80 | Заклёпка 5x16.01.10кп.016 ГОСТ 10299-80 | |
| 44 | РСМ-10.01.08.001А | Отлив | |
| 45 | Болт M6-6gx25.48.019 ГОСТ 7798-70 | Болт M6-6gx25.48.019 ГОСТ 7798-70 | |
| 46 | РСМ-10.01.08.009 | Косынка | |
| 47 | Гайка М5-6H.6.019 ГОСТ 5927-70 | Гайка М5-6H.6.019 ГОСТ 5927-70 | |
| 48 | М5-6gх20.48.019 ГОСТ 17473-80 | Винт В.М5-6gх20.48.019 ГОСТ 17473-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
