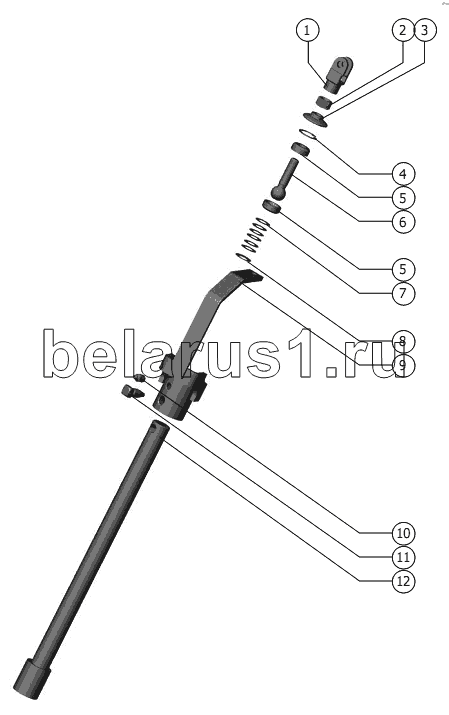

Каталог запасных частей к технике: РСМ-1401. Шток
1
2
3
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.04.12.306 | Вилка | |
| 2 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 3 | РСМ-10.04.12.002 | Шайба | |
| 4 | C25 ГОСТ 13943-86 | Кольцо | |
| 5 | РСМ-10.04.12.612А | Сухарик | |
| 6 | РСМ-10.04.12.611 | Палец | |
| 7 | РСМ-10Б.04.58.501 | Прокладка | |
| 8 | I-1-3-22,4x12,5x0,8х0,6 ГОСТ 3057-90 | Пружина тарельчатая | |
| 9 | 1401.02.05.060 | Рычаг | |
| 10 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 11 | 3518020-46366 | Болт штока | |
| 12 | 1401.02.05.020 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
