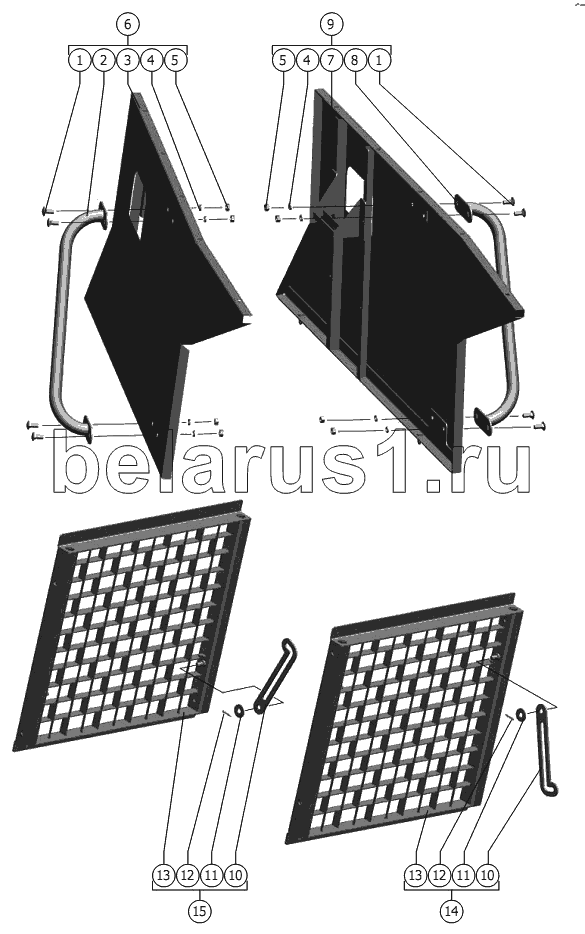

Каталог запасных частей к технике: РСМ-1401. Щиты
1
1
2
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10х25.46.019 ГОСТ 7802-81 | Болт | |
| 2 | 1401.56.22.330-01 | Щит | |
| 3 | 1401.56.22.600-01 | Поручень | |
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 5 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 6 | 1401.56.22.300-01 | Щит | |
| 7 | 1401.56.22.330 | Щит | |
| 8 | 1401.56.22.600 | Поручень | |
| 9 | 1401.56.22.300 | Щит | |
| 10 | 1.21.418 | Упор | |
| 11 | C 10.01.019 ГОСТ 6958-78 | Шайба | |
| 12 | 3,2x18.019 ГОСТ 397-79 | Шплинт | |
| 13 | 1401.58.21.520 | Щит | |
| 14 | 1401.58.21.500 | Щит | |
| 15 | 1401.58.21.500-01 | Щит |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
