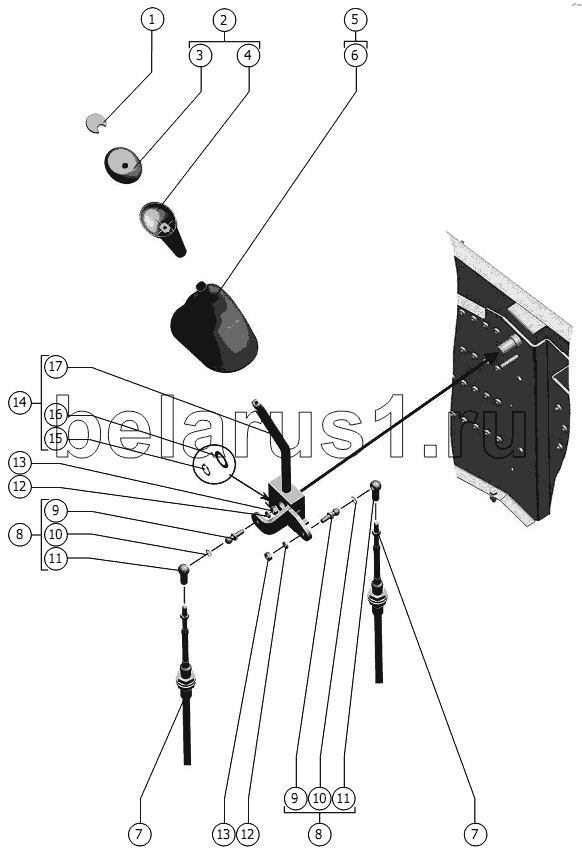

Каталог запасных частей к технике: РСМ-1401. Рычаг переключения диапазонов
1
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.26.12.005 | Табличка-символ | |
| 1 | 101.04.12.002 | Табличка-символ | |
| 2 | 101.26.12.050 | Рукоятка | |
| 3 | 101.26.12.007 | Глазок | |
| 4 | 101.06.12.001 | Рукоятка | |
| 5 | МРУ-1.00.400 | Накладка пульта | |
| 6 | 101.04.01.030 | Чехол | |
| 7 | 172-M-TT-75-2400 ТУ У 29.3-31003530-001-2002 | Трос дистанционного управления | |
| 8 | 101.06.16.050 | Шарнир | |
| 9 | 101.06.16.603 | Палец | |
| 10 | РСМ-5.00.00.645А | Кольцо | |
| 11 | РСМ-5.00.00.301А | Корпус шарнира | |
| 12 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 13 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | МРУ-1.21.000 | Пульт управления | |
| 15 | C20 ГОСТ 13942-86 | Кольцо | |
| 16 | C 20х1.01.019 ГОСТ 10450-78 | Шайба | |
| 17 | 101.04.12.010 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
