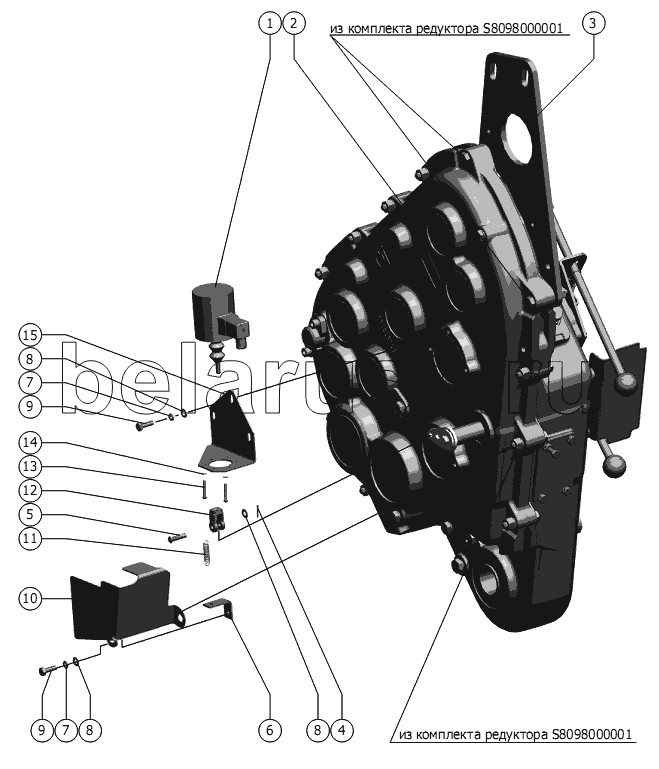

Каталог запасных частей к технике: РСМ-1401. Редуктор
1
2
2
2
3
4
5
6
7
7
8
8
8
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭМ 45-32 (ЭМ 1-32) | Электромагнит | |
| 2 | S8098000001 | Редуктор | |
| 3 | 1401.01.12.404 | Кронштейн | |
| 4 | 2x16.019 ГОСТ 397-79 | Шплинт | |
| 5 | 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось | |
| 6 | 1401.01.12.416 | Кронштейн | |
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 8 | С.8.01.019 ГОСТ 11371-78 | Шайба | |
| 9 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 10 | 1401.01.12.461 | Щиток | |
| 11 | РСМ-10.04.18.604 | Пружина | |
| 12 | 54-30019А | Вилка толкателя | |
| 13 | В.М5-6gх30.48.019 ГОСТ 17473-80 | Винт | |
| 14 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 15 | 1401.01.12.459 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
