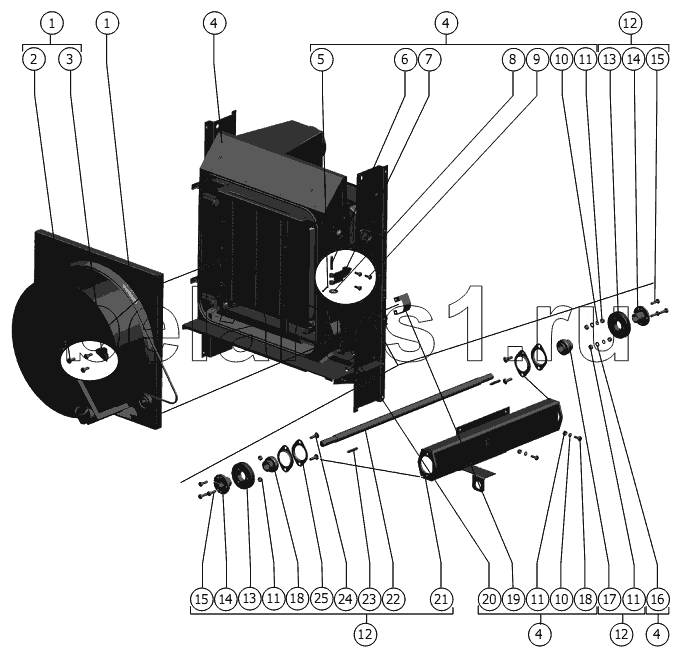

Каталог запасных частей к технике: РСМ-1401. Привод воздухозаборника
1
1
2
3
4
4
4
4
5
6
7
8
9
10
10
11
11
11
11
12
12
12
13
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1401.05.18.000 | Воздухозаборник | |
| 2 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт | |
| 3 | РСМ-10.05.18.424 | Петля | |
| 4 | 1401.05.00.210 | Блок радиаторов | |
| 5 | 4x36.019 ГОСТ 397-79 | Шплинт | |
| 6 | 6-16 b12x90.35.Ц9.хр ГОСТ 9650-80 | Ось | |
| 7 | 1401.05.01.441 | Петля | |
| 8 | С.16.01.019 ГОСТ 11371-78 | Шайба | |
| 9 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 10 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 11 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 12 | 1401.05.18.200 | Привод воздухозаборника | |
| 13 | 1401.05.18.609 | Шкив | |
| 14 | 101.05.07.601 | Ступица | |
| 15 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт | |
| 16 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 17 | YEL 206-2F | Подшипник | |
| 18 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт | |
| 19 | 1401.05.00.427-01 | Кожух | |
| 20 | 1401.05.00.427 | Кожух | |
| 21 | 1401.05.18.230 | Опора | |
| 22 | 1401.05.18.632 | Вал | |
| 23 | 8x7x56 ГОСТ 23360-78 | Шпонка | |
| 24 | М10х35.46.019 ГОСТ 7802-81 | Болт | |
| 25 | PFT 62 | Корпус подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
