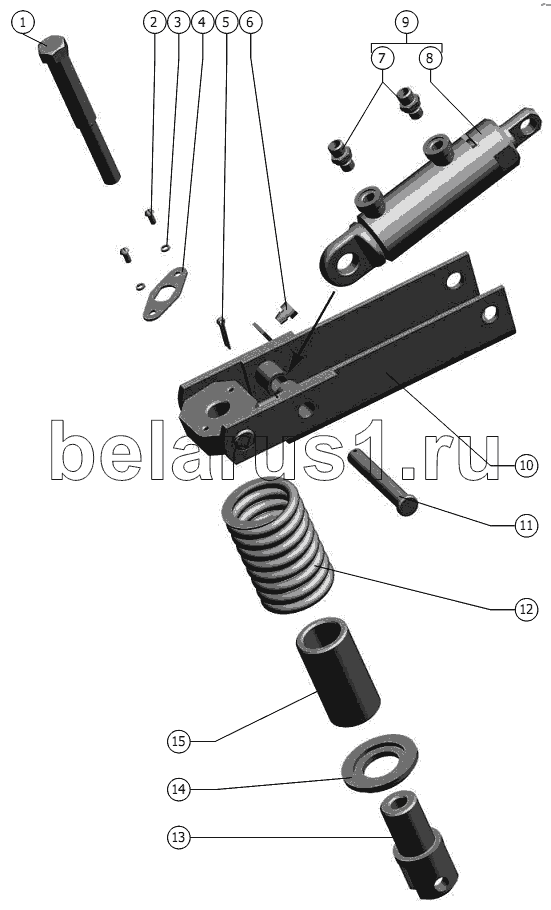

Каталог запасных частей к технике: РСМ-1401. Механизм включения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1401.01.06.603 | Болт | |
| 2 | В.М5-6gх12.48.019 ГОСТ 17473-80 | Винт | |
| 3 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 4 | 1401.01.06.402 | Опора | |
| 5 | 4x22.019 ГОСТ 397-79 | Шплинт | |
| 6 | 1 ЮГИШ.301121.010 ЮГИШ.420124.001ТУ | Магнитодержатель | |
| 7 | 101.09.81.430 | Штуцер | |
| 8 | ЕДЦГ 037.000-14 ТУ 4785-010-05785856-2004 | Гидроцилиндр | |
| 9 | 101.09.87.010-01 | Гидроцилиндр | |
| 10 | 1401.01.06.100 | Кронштейн | |
| 11 | 1401.01.06.606 | Ось | |
| 12 | РСМ-10.01.45.631 | Пружина | |
| 13 | 1401.01.06.601 | Ось | |
| 14 | 1401.01.06.419 | Шайба | |
| 15 | 1401.01.06.801 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
