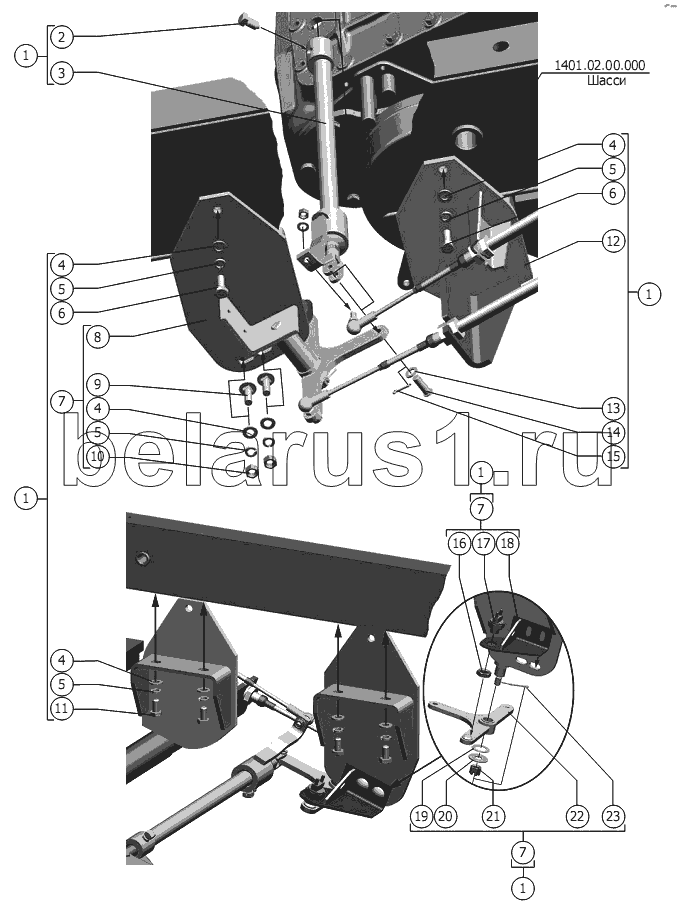

Каталог запасных частей к технике: РСМ-1401. Механизм управления коробкой диапазонов
1401.02.00.000
1
1
1
1
1
2
3
4
4
4
4
5
5
5
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1401.02.00.000 | 1401.02.00.000 | Шасси | |
| 1 | 1401.02.04.000 | Механизм управления коробкой диапазонов | |
| 2 | РСМ-10Б.04.58.604 | Болт штока | |
| 3 | 1401.02.04.010 | Шток | |
| 4 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 5 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 6 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт | |
| 7 | 1401.02.04.030 | Блок переключения | |
| 8 | 1401.02.04.040 | Кронштейн | |
| 9 | М10-6gx30.46.019 ГОСТ 7802-81 | Болт | |
| 10 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 11 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 12 | 1401.02.04.050 | Кронштейн | |
| 13 | C 10х2.01.019 ГОСТ 10450-78 | Шайба | |
| 14 | 6-10 b12x30.35.Ц9.хр ГОСТ 9650-80 | Ось | |
| 15 | 3,2x20.019 ГОСТ 397-79 | Шплинт | |
| 16 | М16х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка | |
| 17 | ВК 418Б-М (21213-3710180) | Выключатель ВК 418Б-М (21213-3710180) ЫШ3.602.923 ТУ | |
| 18 | 101.02.62.100 | Кронштейн | |
| 19 | C 20х1.01.019 ГОСТ 10450-78 | Шайба | |
| 20 | C 12х2.01.019 ГОСТ 6958-78 | Шайба | |
| 21 | М12-6H.6.019 ГОСТ 5918-73 | Гайка | |
| 22 | РСМ-100.07.62.060 | Рычаг | |
| 23 | 3,2x32.019 ГОСТ 397-79 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
