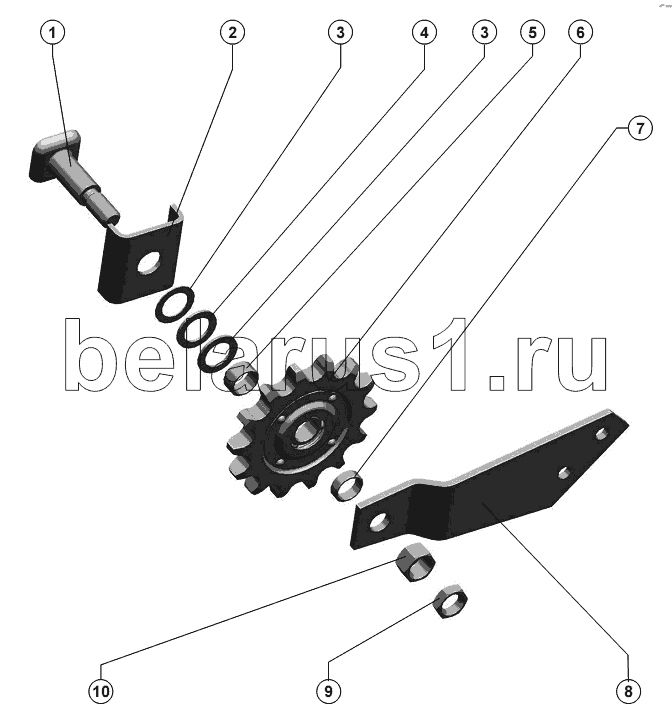

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Звездочка натяжная
1
2
3
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3518060-16292 | Ось | |
| 2 | 3518060-14199А | Плунжер | |
| 3 | С 20х1.01.019 ГОСТ 10450-78 | Шайба | |
| 4 | С 20х2.01.019 ГОСТ 10450-78 | Шайба | |
| 5 | 54-00717 | Втулка | |
| 6 | 54-151-3-3 | Звездочка z-14 t-25,4 или Н206.08.000А | |
| 7 | РСМ-10.27.02.001 | Втулка | |
| 8 | 3518060-14896 | Кронштейн | |
| 9 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 10 | М16-6Н.04.35.019 ГОСТ 5916-70 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
