Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Щиток
1
2
3
4
5
6
7
8
9
10
11
12
12
12

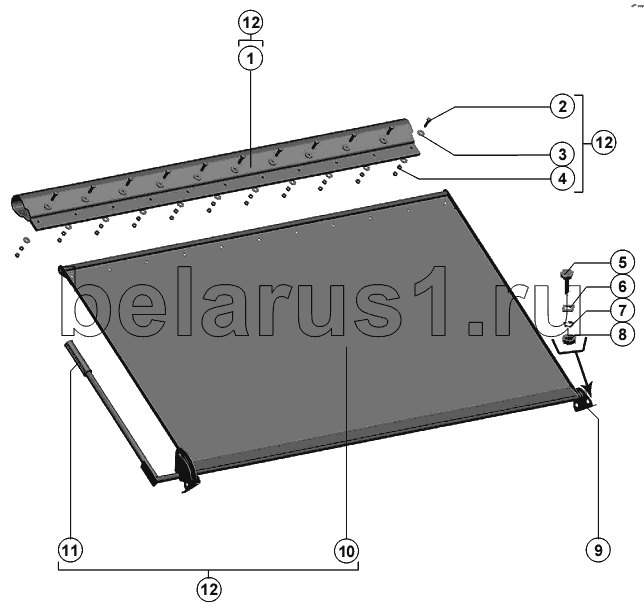

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-141.14.00.002А | Фартук | |
| 2 | М8-6gх30.88.35.019 ГОСТ 7798-70 | Болт | |
| 3 | С.8.01.019 ГОСТ 6958-78 | Шайба | |
| 4 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 5 | М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт | |
| 6 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 7 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 8 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 9 | РСМ-091.14.00.160 | Кронштейн | |
| 10 | РСМ-10Б.14.60.180А | Щиток | |
| 11 | РСМ-10.04.20.014 | Ручка | |
| 12 | РСМ-10Б.14.60.170А | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
