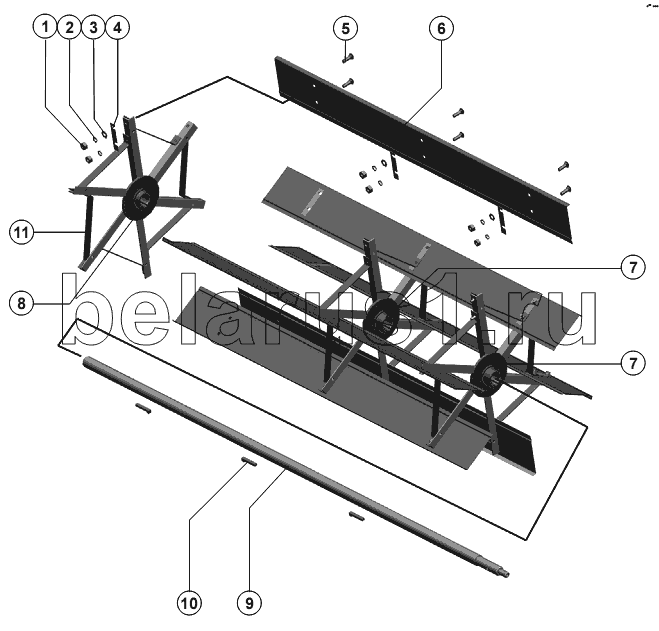

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Крылач вентилятора
1
2
3
4
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 2 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 4 | РСМ-10.01.03.502 | Планка балансировочная (по потребности) | |
| 5 | М8х25 ТУ23.4617472.06-91 | Болт | |
| 6 | РСМ-10.01.03.413 | Лопасть | |
| 7 | РСМ-10.01.03.040 | Крестовина | |
| 8 | РСМ-10.01.03.040-01 | Крестовина | |
| 9 | РСМ-10.01.03.601А | Вал | |
| 10 | 54-61810 | Шпонка специальная | |
| 11 | РСМ-10.01.03.507 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
