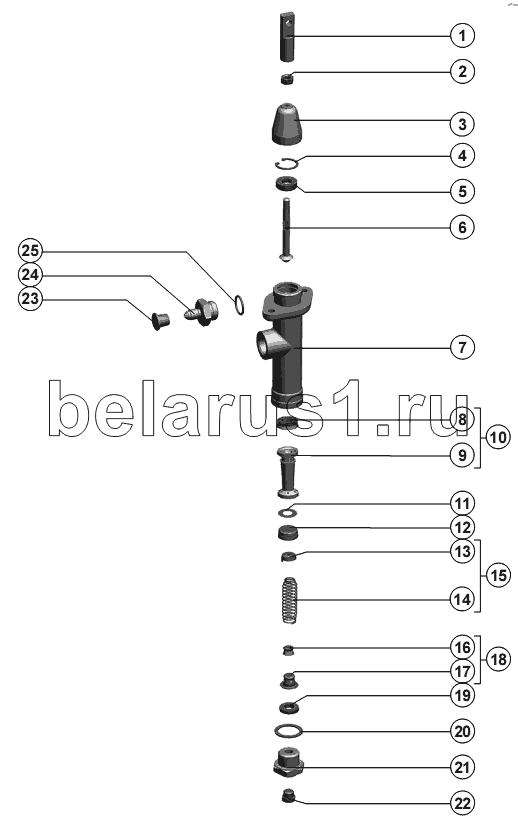

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Главный цилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.04.14.612 | Вилка | |
| 2 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 3 | 54-00103 | Колпак защитный | |
| 4 | 54-50220 | Кольцо стопорное | |
| 5 | 54-61699А | Упор | |
| 6 | 54-60305А | Толкатель | |
| 7 | 54-10030Г-01 | Корпус главного цилиндра | |
| 8 | 54-00129А | Манжета уплотнительная | |
| 9 | 54-00128 | Поршень | |
| 10 | 54-5-1-4-1 | Поршень в сборе | |
| 11 | 54-50222 | Клапан поршня | |
| 12 | 54-00101А | Манжета | |
| 13 | 54-50248 | Держатель | |
| 14 | 54-60352 | Пружина | |
| 15 | 54-5-1-4-2 | Пружина в сборе | |
| 16 | 54-00133А | Клапан | |
| 17 | 54-40819 | Обойма | |
| 18 | 54-5-1-4-3 | Клапан в сборе | |
| 19 | 54-00105А | Кольцо упорное | |
| 20 | 54-00113 | Прокладка штуцера | |
| 21 | 54-60294 | Штуцер цилиндра | |
| 22 | 54-01156 | Пробка транспортная | |
| 23 | 54-00738 | Колпачок | |
| 24 | РСМ-10.04.14.611А | Штуцер переходной | |
| 25 | 019-023-25-2-6 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
