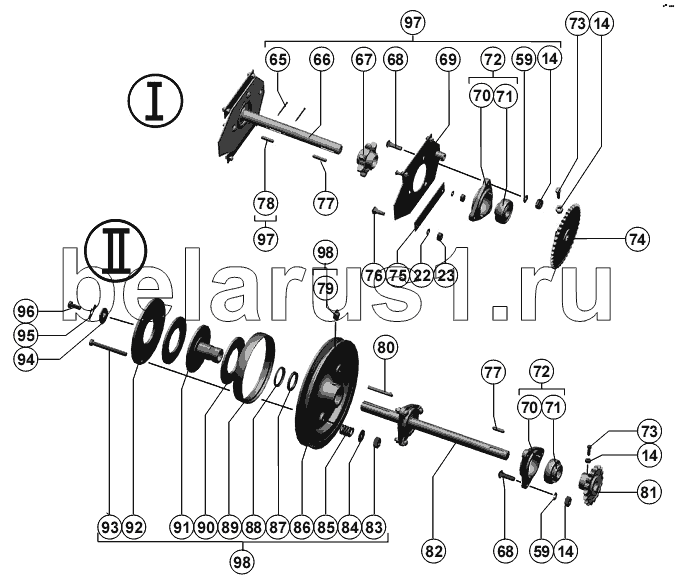

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Элеватор зерновой

Позиция на иллюстрации	Заводской номер детали	Название детали
1	М16х1,5-6Н.6.019 ГОСТ 5915-70	Гайка
2	16Т 65Г 019 ГОСТ 6402-70	Шайба
3	С.16.01.019 ГОСТ 11371-78	Шайба
4	54-00781	Втулка или 80440
5	С47 ГОСТ 13943-86	Кольцо
6	180204АС17 ГОСТ 8882-75	Звездочки натяжные привода шнека и вариатора 54-2-48-1
7	РСМ-10.01.30.370	Шкив или РСМ-10.01.30.900А
8	Н.206.30.003	Кольцо
9	РСМ-10.01.30.150Б	Шкив в сборе
10	С.20х2.01.019 ГОСТ 10450-78	Шайба С.20х2.01.019 ГОСТ 10450-78
11	РСМ-10.01.50.619	Пружина
12	РСМ-10.01.50.540Б	Штанга
13	РСМ-10Б.01.50.460	Корпус элеватора
14	М10-6Н.6.019 ГОСТ 5915-70	Гайка
15	РСМ-10.01.50.390А	Тяга
16	6-8 b12х35.35.Ц9хр ГОСТ 9650-80	Ось
17	3,2х25.019 ГОСТ 397-79	Шплинт
18	С.12х2.01.019 ГОСТ 11371-78	Шайба
19	РСМ-10.01.50.400Б	Рычаг
20	М8-6gх20.88.35.019 ГОСТ 7798-70	Болт
21	РСМ-10.01.50.410	Пластина
22	8Т 65Г 019 ГОСТ 6402-70	Шайба
23	М8-6Н.6.019 ГОСТ 5915-70	Гайка
24	5х32.019 ГОСТ 397-79	Шплинт
25	РСМ-10.01.50.478	Заслонка
26	44-60219А	Ось
27	РСМ-10.01.50.516	Шайба
28	54-2-48-1	Звездочка z=17 t=19,05
29	М14-6Н.6.019 ГОСТ 5915-70	Гайка
30	С.14х3.01.019 ГОСТ 11371-78	Шайба
31	РСМ-10.01.50.002	Втулка
32	РСМ-10.01.50.600А	Звёздочка натяжная
33	РСМ-10.01.00.003-03	Втулка или РСМ-10.01.30.802Б
34	РСМ-10.01.30.019	Втулка
35	РСМ-10.01.30.652	Гайка
36	1-1-200х100-152-46 ОСТ 23.2.18-80	Транспортер цепной 164 звена, в том числе 1С (07.400.000-08) L=164зв.х38=6232
37	С.8х1,4.01.019 ГОСТ 11371-78	Шайба
38	РСМ-10.01.00.629	Пружина
39	РСМ-10.01.00.440	Опора
40	2х16.019 ГОСТ 397-79	Шплинт
41	6-8 b12х60.35.Ц9хр ГОСТ 9650-80	Ось
42	РСМ-10.01.00.360	Замок
43	40327А	Заслонка
44	М8х40 ТУ 23.4617472.06-91	Болт
45	А54-00730	Колпачок
46	Н.027.103	Корпус подшипника или РСМ-10.27.01.101
47	1680205К10С27 ТУ 37.006.084-90	Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340
48	Н.027.01.030	Опора
49	А54-43758	Крышка
50	М8х30 ТУ 23.4617472.06-91	Болт
51	С.10х3.01.019 ГОСТ 6958-78	Шайба
52	2х20.019 ГОСТ 397-79	Шплинт
53	РСМ-10.01.50.606А	Вилка
54	6-8 b12х45.35.Ц9хр ГОСТ 9650-80	Ось
55	РСМ-10.01.50.442А	Рукоятка
56	РСМ-10.01.50.602	Крюк
57	РСМ-10.01.50.604	Ось
58	РСМ-10.01.50.140А	Крышка
59	10Т 65Г 019 ГОСТ 6402-70	Шайба
60	РСМ-10.14.00.301	Крышка
61	М10-6gх65.88.35.019 ГОСТ 7798-70	Болт
62	РСМ-10.01.30.608	Втулка
63	РСМ-10.01.50.609А	Ось
64	РСМ-10.01.50.530А	Устройство натяжное
65	4х45.019 ГОСТ 397-79	Шплинт
66	РСМ-10.01.50.621	Вал
67	РСМ-10.01.54.201	Звездочка
68	М10х35 ТУ 23.4617472.06-91	Болт
69	РСМ-10.01.50.420А	Пластина
70	Н.027.104	Корпус подшипника
71	1680206К10С27 ТУ 37.006.084-90	Подшипник
72	Н.027.01.040	Опора (для комбайнов с копнителем)
73	В.М10-6gх25.22Н.019 ГОСТ 1481-84	Винт
74	РСМ-10.01.50.680-01	Звездочка z-40 t-19,05
75	РСМ-10.01.50.479	Планка
76	М8х20 ТУ 23.4617472.06-91	Болт
77	8х7х45 ГОСТ 23360-78	Шпонка
78	8х7х40 ГОСТ 23360-78	Шпонка
79	1.2.Ц6хр ГОСТ 19853-74	Маслёнка
80	РСМ-10.01.54.004	Шпонка призматическая
81	РСМ-10.01.50.680	Звездочка z=18 t-19,05 мм
82	РСМ-10.01.50.612В	Вал
83	М12-6Н.6.019 ГОСТ 5915-70	Гайка
84	С.12.01.019 ГОСТ 6958-78	Шайба
85	ЖКС.01.622	Пружина
86	РСМ-10.01.50.102А	Шкив
87	СП-57-44-6 ГОСТ 6308-71	Кольцо
88	РСМ-10.01.50.473А	Обойма
89	РСМ-10.01.54.002А	Кольцо
90	РСМ-10.01.54.001	Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А
91	РСМ-10.01.54.190А	Ступица трения
92	РСМ-10.01.54.427	Диск нажимной
93	М12-6gх110.88.35.019 ГОСТ 7798-70	Болт
94	РСМ-10.01.54.431	Шайба
95	РСМ-10.01.54.432	Шайба стопорная
96	М12-6gх45.88.35.019 ГОСТ 7798-70	Болт
97	РСМ-10.01.50.630А	Вал
98	РСМ-10.01.50.550	Механизм предохранительный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
