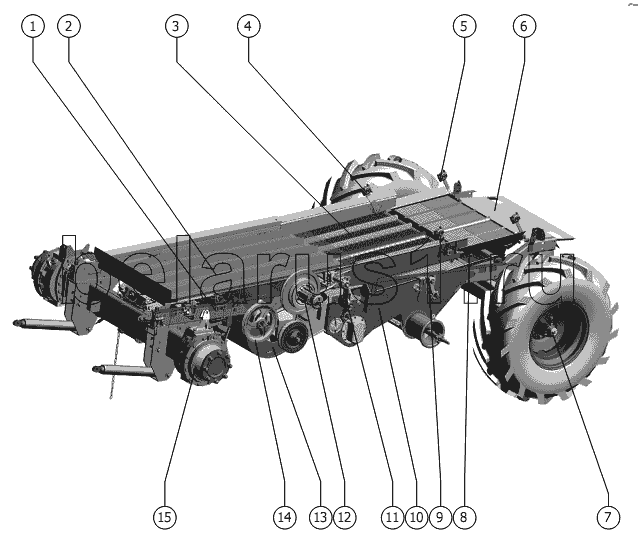

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.11.02.000 | Рама | |
| 2 | 101.11.08.000 | Доска стрясная | |
| 3 | 101.01.06.000 | Стан решетный | |
| 4 | РСМ-10Б.01.01.100 | Подвеска | |
| 5 | РСМ-10Б.01.01.110 | Подвеска | |
| 6 | 101.01.01.030 | Доска транспортирующая | |
| 7 | 101.02.02.000 | Мост управляемых колес | |
| 8 | 101.01.04.020 | Решето | |
| 9 | РСМ-10.01.01.090 | Рычаг | |
| 10 | 101.01.05.000 | Блок шнеков | |
| 11 | РСМ-10.01.01.070 | Рычаг двуплечий | |
| 12 | 101.01.09.000 | Контрпривод вентилятора | |
| 13 | 101.01.13.000 | Вентилятор | |
| 14 | 101.01.01.010 | Привод очистки | |
| 15 | 101.02.01.500Б | Мост ведущих колес |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
