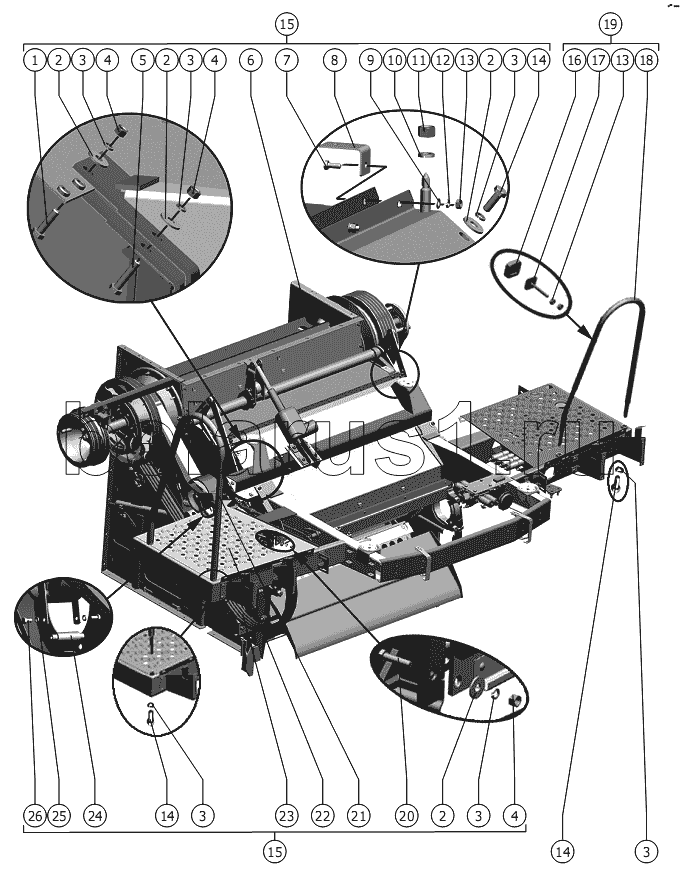

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Секция с площадкой

1

2

2

2

2

3

3

3

3

3

3

4

4

4

5

6

7

8

9

10

11

12

13

13

14

14

14

15

15

16

17

18

19

20

21

22

22

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М12-6gx45.88.35 ГОСТ 7798-70		Болт
2	C 12.01.019 ГОСТ 6958-78		Шайба
3	12Т 65Г 019 ГОСТ 6402-70		Шайба
4	М12-6H.6.019 ГОСТ 5915-70		Гайка
5	М12-6gx55.88.35.019 ГОСТ 7798-70		Болт
6	101.01.15.000		Секция молотилки передняя
7	М8-6gx20.88.35.019 ГОСТ 7798-70		Болт
8	101.09.11.411		Кронштейн
9	С.8х1,4.01.019 ГОСТ 11371-78		Шайба
10	16Т 65Г 019 ГОСТ 6402-70		Шайба
11	М16-6H.6.019 ГОСТ 5915-70		Гайка
12	8Т 65Г 019 ГОСТ 6402-70		Шайба
13	М8-6H.6.019 ГОСТ 5915-70		Гайка М8-6H.6.019 ГОСТ 5915-70
14	М12-6gx35.88.35.019 ГОСТ 7798-70		Болт
15	101.08.00.000		Секция с площадкой
16	А 13.38.002		Чехол
17	101.07.00.840		Упор
18	101.07.00.650		Ограждение
19	101.07.00.620		Ограждение
20	М12-6gx50.88.35.019 ГОСТ 7798-70		Болт
21	101.07.00.660		Ограждение
22	101.07.03.000		Площадка входа
22	101.07.02.000		Площадка входа
22	101.07.00.600		Площадка входа
23	РСМ 6201251 4-HB 3765La Ausf.R805 Optibelt		Ремень
24	РСМ-10.01.22.602В		Ось
25	10Т 65Г 019 ГОСТ 6402-70		Шайба
26	М10-6gx20.88.35.019 ГОСТ 7798-70		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
