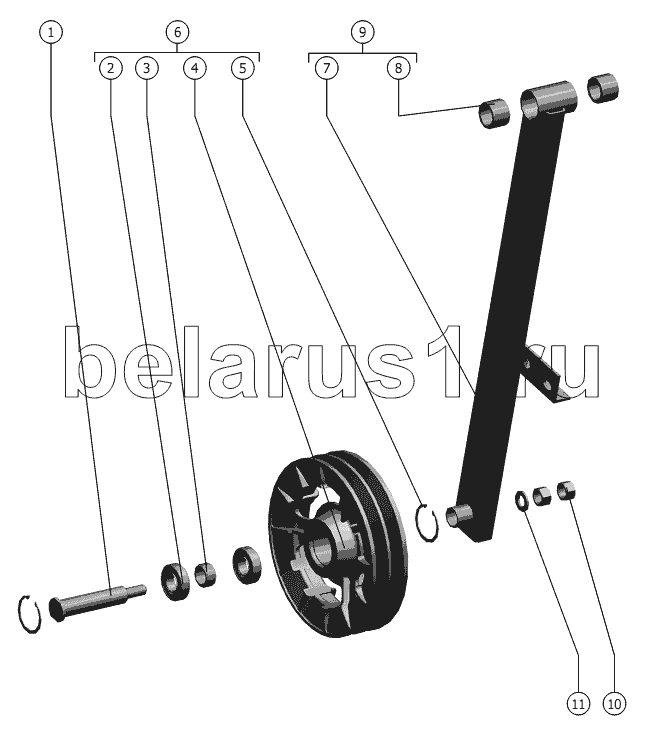

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Ролик натяжной
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.14.00.608Б | Палец | |
| 2 | 180205К4С17 ГОСТ 8882-75 | Подшипник | |
| 3 | РСМ-10.14.00.814 | Втулка | |
| 4 | РСМ-10.14.00.160В | Шкив | |
| 5 | C52 ГОСТ 13943-86 | Кольцо | |
| 6 | РСМ-10.14.00.150А | Шкив в сборе | |
| 7 | РСМ-10.14.00.420 | Кронштейн | |
| 8 | РСМ-10.01.30.016 | Втулка | |
| 9 | РСМ-10.14.00.310В | Кронштейн | |
| 10 | М16-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 11 | С. 16.01.019 ГОСТ 11371-78 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
