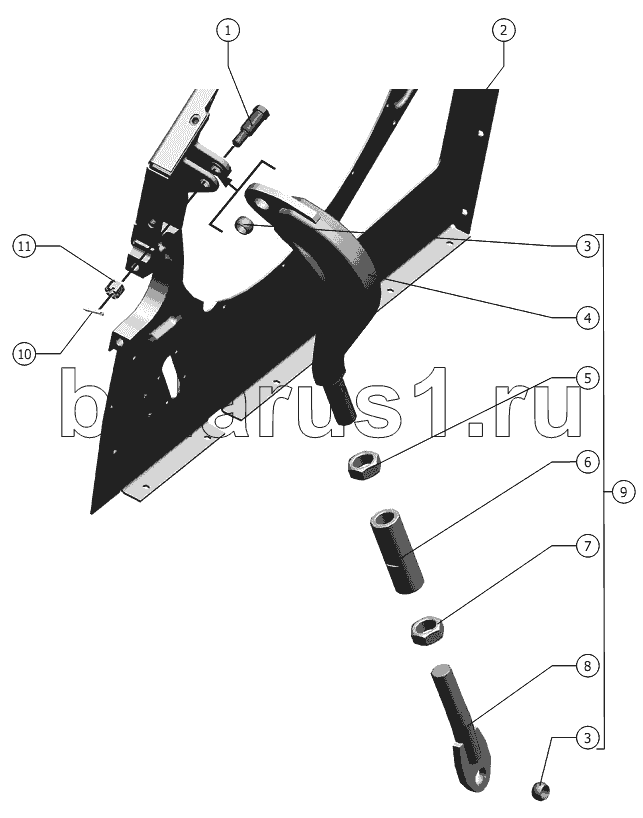

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Подкос
1
2
3
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54-60545А | Палец | |
| 2 | 101.01.16.000 | Панель левая | |
| 3 | 54-60542 | Кольцо сферическое | |
| 4 | 101.01.15.340 | Тяга | |
| 5 | РСМ-10Б.00.01.605 | Гайка специальная | |
| 6 | 145.01.00.805 | Труба | |
| 7 | РСМ-10Б.00.01.605-01 | Гайка специальная | |
| 8 | 101.01.15.290 | Тяга | |
| 9 | 101.01.15.020 | Подкос | |
| 10 | 4x36.019 ГОСТ 397-79 | Шплинт | |
| 11 | М18х1,5-6H.6.019 ГОСТ 5918-73 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
