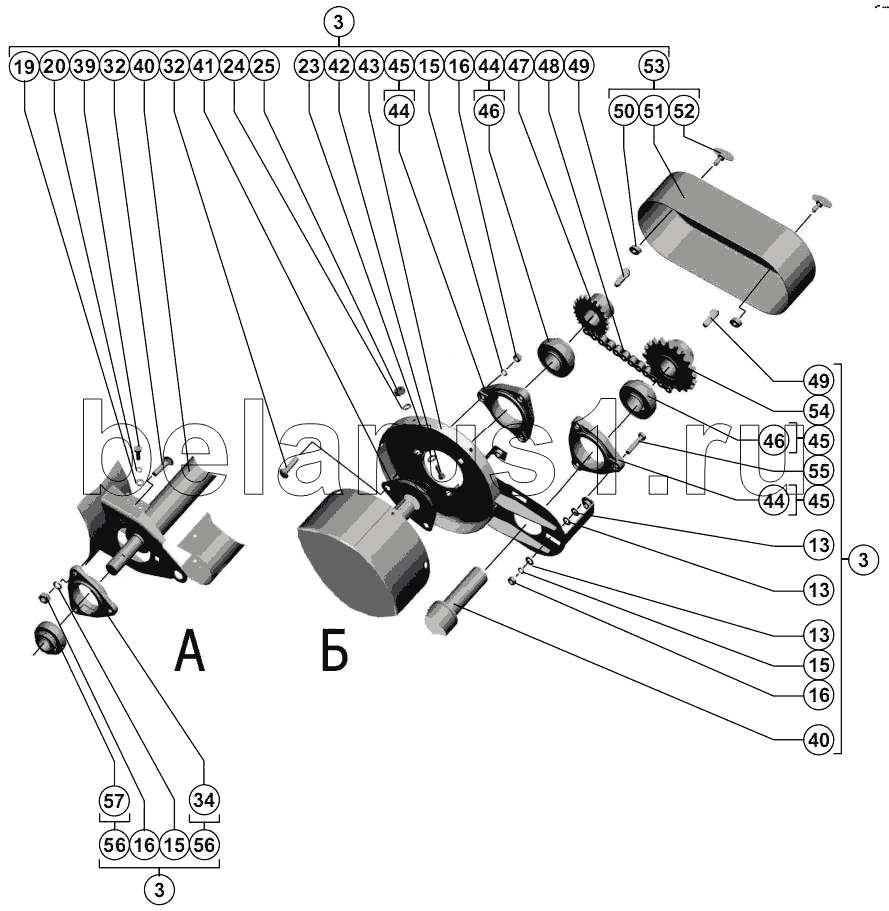

Каталог запасных частей к технике: РСМ-101 "Вектор". Шнек выгрузной
3
3
3
13
13
13
15
15
15
16
16
16
19
20
23
24
25
32
32
34
39
40
40
41
42
43
44
44
44
45
45
45
46
46
47
48
49
49
50
51
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.09.89.050 | 101.09.89.050 | Гидроцилиндр | |
| 1 | РСМ-10.01.48.070В | Шнек | |
| 2 | 101.01.48.010 | Корпус | |
| 3 | 101.01.48.000 | Шнек выгрузной | |
| 4 | РСМ-10Б.09.69.630А | Гидроцилиндр | |
| 5 | Шплинт 6.3x45.019 ГОСТ 397-79 | Шплинт 6.3x45.019 ГОСТ 397-79 | |
| 6 | Болт М6-6gx55.48.019 ГОСТ 7798-70 | Болт М6-6gx55.48.019 ГОСТ 7798-70 | |
| 7 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | Шайба С.6х1.4.01.019 ГОСТ 11371-78 | |
| 8 | Гайка М6-6H.6.019 ГОСТ 5915-70 | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 9 | РСМ-10.01.48.190А | Скоба | |
| 10 | РСМ-10.01.55.901 | Подшипник | |
| 11 | РСМ-10.01.48.180А | Опора | |
| 12 | Болт М10-6gx100.88.35.019 ГОСТ 7798-70 | Болт М10-6gx100.88.35.019 ГОСТ 7798-70 | |
| 13 | Шайба С.10.01.019 ГОСТ 11371-78 | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 14 | РСМ-10.01.48.802 | Трубка | |
| 15 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Гайка М10-6H.6.019 ГОСТ 5915-70 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 17 | РСМ-10.01.48.150В | Хомут | |
| 18 | РСМ-10.01.48.200А | Кожух | |
| 19 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | Шайба C 6х1.4.01.019 ГОСТ 6958-78 | |
| 20 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 21 | Болт М6х16.46.019 ГОСТ 7802-81 | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 22 | Болт М8х40.46.019 ГОСТ 7802-81 | Болт М8х40.46.019 ГОСТ 7802-81 | |
| 23 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 24 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 25 | Гайка М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | РСМ-10.01.48.431А | Хомут | |
| 27 | 44-2-22-1-1-1 | Тяга | |
| 28 | РСМ-10.01.48.090 | Планка | |
| 29 | РСМ-10.01.48.426 | Крышка | |
| 30 | РСМ-10.01.48.080 | Крышка | |
| 31 | 65-60530 | Ось петли | |
| 32 | Болт М10х40.46.019 ГОСТ 7802-81 | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 33 | РСМ-10.01.55.429-01 | Шайба защитная | |
| 34 | Н.027.104 | Корпус подшипника | |
| 35 | Подшипник 1580207 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1580207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 36 | Н.027.01.040-04 | Опора | |
| 37 | Шайба 33.01.019 ГОСТ 11872-89 | Шайба 33.01.019 ГОСТ 11872-89 | |
| 38 | Гайка М33х1.5-6H.06.019 ГОСТ 11871-88 | Гайка М33х1.5-6H.06.019 ГОСТ 11871-88 | |
| 39 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 40 | РСМ-10.01.55.170Б | Вал | |
| 41 | РСМ-10.01.55.429 | Шайба защитная | |
| 42 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 43 | РСМ-10.01.48.120А | Фланец | |
| 44 | Н.027.106 | Корпус подшипника | |
| 45 | Н.027.01.060 | Опора подшипника | |
| 46 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 47 | РСМ-10.01.55.602 | Звездочка | |
| 48 | 101.01.48.100 | Цепь | |
| 49 | РСМ-10Б.01.55.601 | Шпонка специальная | |
| 50 | 44-00241 | Втулка | |
| 51 | РСМ-10.01.55.002 | Щиток | |
| 52 | 44-1-2-16-2 | Винт | |
| 53 | РСМ-10.01.48.100А | Щиток | |
| 54 | РСМ-10.01.55.240-01 | Звездочка | |
| 55 | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 | |
| 56 | Н.027.01.040 | Опора (для комбайнов с копнителем) | |
| 57 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
