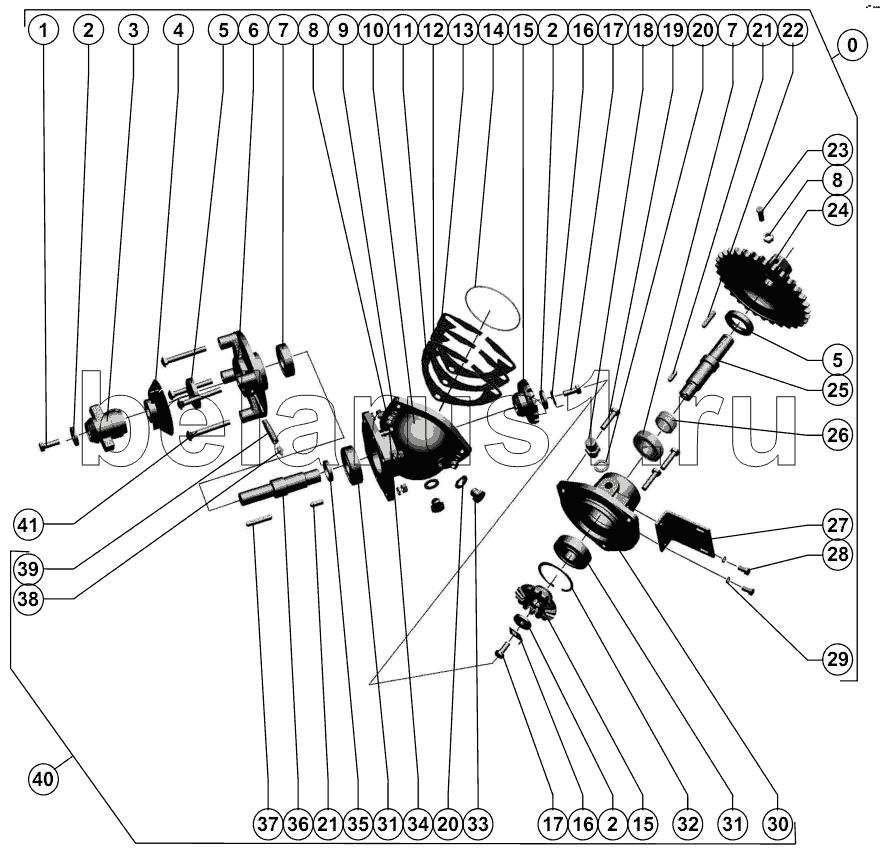

Каталог запасных частей к технике: РСМ-101 "Вектор". Редуктор
1
2
2
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 2 | РСМ-10.01.47.417Б | Шайба | |
| 3 | РСМ-10.01.47.301А | Сфера | |
| 4 | РСМ-10.01.47.120 | Крыльчатка | |
| 5 | Манжета 1.2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета 1.2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | |
| 6 | РСМ-10.01.47.103Б | Крышка | |
| 7 | Подшипник 60206 ГОСТ 7242-81 | Подшипник 60206 ГОСТ 7242-81 | |
| 8 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 10 | РСМ-10.01.47.101Г | Корпус редуктора | |
| 11 | РСМ-10.01.47.418 | Прокладка регулировочная | |
| 12 | РСМ-10.01.47.418-01 | Прокладка регулировочная | |
| 13 | РСМ-10.01.47.418-02 | Прокладка регулировочная | |
| 14 | Кольцо 108-112-30-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | Кольцо 108-112-30-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 15 | РСМ-10.01.47.605В | Шестерня | |
| 16 | РСМ-10Б.01.47.502 | Шайба | |
| 17 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 18 | РСМ-10.01.47.110 | Сапун | |
| 19 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 20 | РСМ-10.01.47.002 | Прокладка | |
| 21 | Шпонка 8x7x25 ГОСТ 23360-78 | Шпонка 8x7x25 ГОСТ 23360-78 | |
| 22 | Шпонка 8x7x40 ГОСТ 23360-78 | Шпонка 8x7x40 ГОСТ 23360-78 | |
| 23 | Винт М10х25.22Н ТУ 23.4617472.07-91 | Винт М10х25.22Н ТУ 23.4617472.07-91 | |
| 24 | РСМ-10.01.47.260 | Звездочка z-32 t-19,05 мм | |
| 25 | РСМ-10.01.47.603Б | Вал | |
| 26 | РСМ-10.01.47.004 | Втулка | |
| 27 | РСМ-10.01.47.423В | Кронштейн | |
| 28 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 29 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 30 | РСМ-10.01.47.102Д | Стакан | |
| 31 | Подшипник 306К ГОСТ 8338-75 | Подшипник 306К ГОСТ 8338-75 | |
| 32 | Кольцо C72 ГОСТ 13943-86 | Кольцо C72 ГОСТ 13943-86 | |
| 33 | РСМ-10.01.47.606A | Пробка | |
| 34 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 35 | РСМ-10.01.47.006 | Втулка | |
| 36 | РСМ-10.01.47.604В | Вал | |
| 37 | Шпонка 8x7x50 ГОСТ 23360-78 | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 38 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | Маслёнка 2.2.45.Ц6.хр ГОСТ 19853-74 | |
| 39 | РСМ-10.01.47.802 | Трубка | |
| 40 | РСМ-10.01.47.130А-01 | Редуктор | |
| 41 | Болт M10x80 ТУ23.4617472.06-91 | Болт M10x80 ТУ23.4617472.06-91 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
