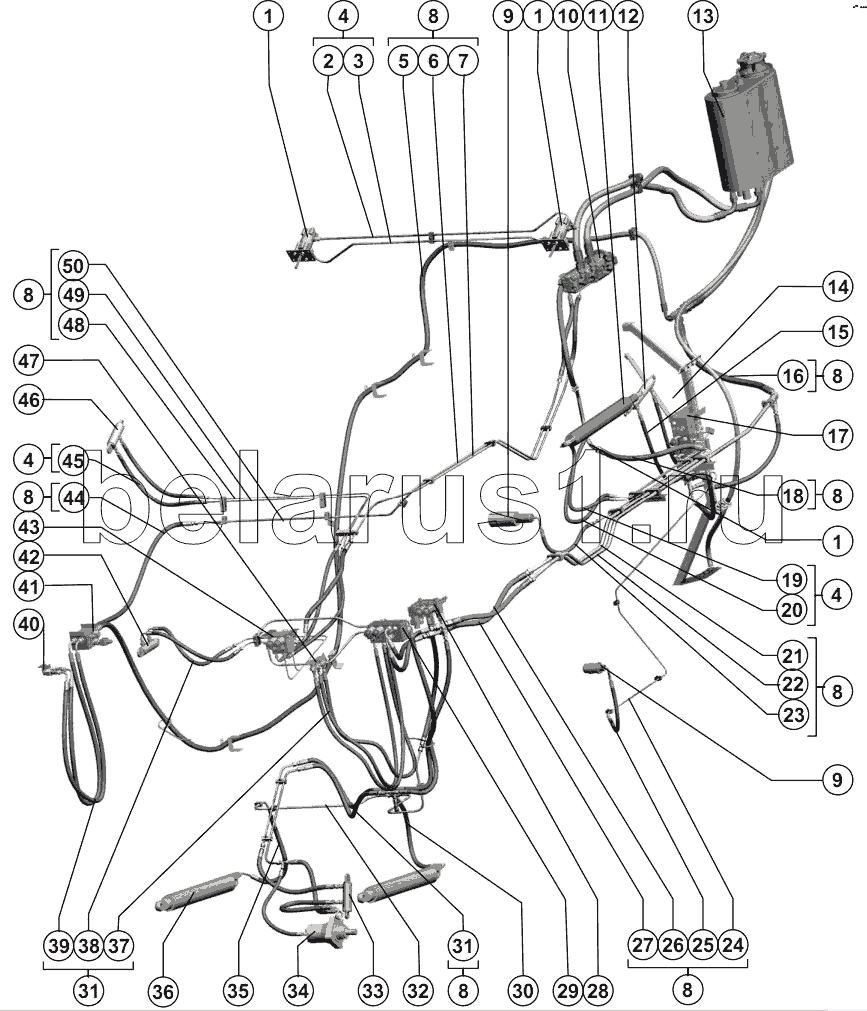

Каталог запасных частей к технике: РСМ-101 "Вектор". Основная гидросистема
1
1
1
2
3
4
4
4
5
6
7
8
8
8
8
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.09.89.010 | Вибратор | |
| 2 | 101.09.89.020 | Трубопровод | |
| 3 | 101.09.89.030 | Трубопровод | |
| 4 | 101.09.89.000 | Гидрооборудование бункера | |
| 5 | 1SN 20/7150 DKO(г)30х2 22 DKO(г)30х2 22(90) | Рукав армированный | |
| 6 | 101.09.81.130 | Трубопровод | |
| 7 | 101.09.81.010 | Трубопровод | |
| 8 | 101.09.81.000 | Гидрооборудование агрегата молотильного | |
| 9 | Корпус гидроцилиндра ЕДЦГ 118.000-05 | Корпус гидроцилиндра ЕДЦГ 118.000-05 | |
| 10 | 101.09.85.070 | Тандем насосов | |
| 11 | 101.09.85.050 | Насос ГСТ | |
| 12 | 101.09.87.010-02 | Гидроцилиндр | |
| 13 | 101.09.80.110 | Гидробак | |
| 14 | РВД. 8.А2.А3.760.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.А2.А3.760.25/75 ТУ 4791-001-00166887-2002 | |
| 15 | РВД. 8.А2.А3.860.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.А2.А3.860.25/75 ТУ 4791-001-00166887-2002 | |
| 16 | 1SN 25/860 DKO(г)36х2 28 DKO(г)36х2 28(45), | Рукав армированный 1SN 25/860 DKO(г)36х2 28 DKO(г)36х2 28(45), ТУ 3148-001-58900949-2004 | |
| 17 | 101.09.80.070 | Блок гидроагрегатов | |
| 18 | 101.09.80.010 | Трубопровод | |
| 19 | РВД. 8.Б2.А3.810.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.Б2.А3.810.25/75 ТУ 4791-001-00166887-2002 | |
| 20 | РВД. 8.Б2.А3.1110.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.Б2.А3.1110.25/75 ТУ 4791-001-00166887-2002 | |
| 21 | 101.09.81.040 | Трубопровод | |
| 22 | 101.09.81.060 | Трубопровод | |
| 23 | РВД. 8.А4.А4.460.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.А4.А4.460.25/75 ТУ 4791-001-00166887-2002 | |
| 24 | 101.09.81.030 | Трубопровод | |
| 25 | РВД. 8.А4.А4.510.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.А4.А4.510.25/75 ТУ 4791-001-00166887-2002 | |
| 26 | 1SN 20/560 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004 | Рукав армированный 1SN 20/560 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004 | |
| 27 | 2SN 20/650 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004 | Рукав армированный 2SN 20/650 DKO(ш)30х2 22 DKO(г)30х2 22, ТУ 3148-001-58900949-2004 | |
| 28 | 0055 111.1 | Блок продольного копирования с переливным клапаном | |
| 29 | 101.09.87.160 | Гидроблок | |
| 30 | РВД. 12.А3.А3.560.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.А3.А3.560.21/63 ТУ 4791-001-00166887-2002 | |
| 31 | РВД. 12.А2.Б2.710.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.А2.Б2.710.21/63 ТУ 4791-001-00166887-2002 | |
| 32 | 101.09.82.070 | Трубопровод | |
| 33 | 142.09.23.030 | Гидроцилиндр | |
| 34 | 142.09.23.040 | Гидромотор | |
| 35 | РВД 12.Б2.А3.510.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.Б2.А3.510.21/63 ТУ 4791-001-00166887-2002 | |
| 36 | 101.09.82.050 | Гидроцилиндр | |
| 37 | РВД 8.А2.А2.1610.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.А2.А2.1610.25/75 ТУ 4791-001-00166887-2002 | |
| 38 | РВД 8.Б2.А3.610.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.Б2.А3.610.25/75 ТУ 4791-001-00166887-2002 | |
| 39 | РВД 12.А3.А3.1610.21/63.90ТУ 4791-001-00166887-2002 | РВД. 12.А3.А3.1610.21/63.90ТУ 4791-001-00166887-2002 | |
| 40 | 101.07.00.730 | Кронштейн | |
| 41 | 101.09.87.050 | Гидроблок | |
| 42 | 101.09.87.010-01 | Гидроцилиндр | |
| 43 | 101.09.87.160 | Гидроблок | |
| 44 | РВД 12.А2.Б2.1010.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.А2.Б2.1010.21/63 ТУ 4791-001-00166887-2002 | |
| 45 | РВД 8.А2.Б2.660.25/75 ТУ 4791-001-00166887-2002 | РВД. 8.А2.Б2.660.25/75 ТУ 4791-001-00166887-2002 | |
| 46 | 101.09.87.010 | Гидроцилиндр | |
| 47 | 101.07.00.720 | Кронштейн | |
| 48 | 101.09.81.140 | Трубопровод | |
| 49 | 101.09.81.150 | Трубопровод | |
| 50 | 101.09.81.020 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
