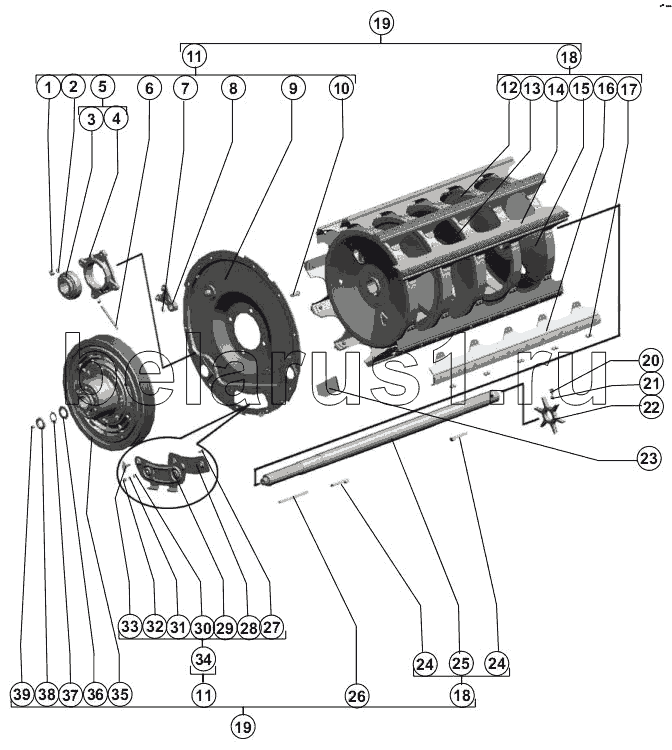

Каталог запасных частей к технике: РСМ-101 "Вектор". Барабан молотильный
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Подшипник 680314НК7С27 ТУ 37.006.084-90 | Подшипник 680314НК7С27 ТУ 37.006.084-90 | |
| 4 | Н.027.116 | Корпус подшипника | |
| 5 | Н.027.01.160 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 6 | 44Б-2-67 | Трубка | |
| 7 | Кольцо С25 ГОСТ 13942-86 | Кольцо С25 ГОСТ 13942-86 | |
| 8 | РСМ-10.01.15.300 | Рычаг | |
| 9 | 145.15.03.130 | Фланец | |
| 10 | Болт М16х50 ТУ23.4617472.06-91 | Болт М16х50 ТУ23.4617472.06-91 | |
| 11 | 145.15.03.110 | Фланец | |
| 12 | РСМ-10.01.18.415Б | Диск | |
| 13 | 101.01.18.030А | Диск средний | |
| 14 | 101.01.18.040 | Бич правый | |
| 15 | 101.01.18.020А | Диск крайний | |
| 16 | 101.01.18.050 | Бич левый | |
| 17 | Заклепка 10х24.01.016 ГОСТ 10299-80 | Заклепка 10х24.01.016 ГОСТ 10299-80 | |
| 18 | 101.01.18.010А | Остов барабана | |
| 19 | 101.01.18.000 | Барабан молотильный | |
| 20 | Винт М6х20.22Н ТУ 23.4617472.07-91 | Винт М6х20.22Н ТУ 23.4617472.07-91 | |
| 21 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 22 | РСМ-10.01.30.012-02 | Звездочка | |
| 23 | РСМ-10.01.15.427 | Заслонка | |
| 24 | РСМ-10.01.18.301 | Шпонка специальная или РСМ-10.01.18.604 | |
| 25 | 101.01.18.601 | Вал | |
| 26 | Шпонка 18х11х200 ГОСТ 23360-78 | Шпонка 18х11х200 ГОСТ 23360-78 | |
| 27 | Болт М8х20 ТУ23.4617472.06-91 | Болт М8х20 ТУ23.4617472.06-91 | |
| 28 | РСМ-10.01.18.409 | Накладка | |
| 29 | РСМ-10.01.18.150 | Крышка | |
| 30 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | Шайба С.8х1.4.01.019 ГОСТ 11371-78 | |
| 31 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 32 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 33 | 44-1-2-16-2 | Винт | |
| 34 | РСМ-10.01.18.140 | Крышка | |
| 35 | РСМ-10.01.18.060Б | Вариатор барабана | |
| 36 | Шайба С 42х3.9.01.019 ГОСТ 10450-78 | Шайба С 42х3.9.01.019 ГОСТ 10450-78 | |
| 37 | Шайба Н.42х1.4.01.019 ГОСТ 11872-89 | Шайба Н.42х1.4.01.019 ГОСТ 11872-89 | |
| 38 | Гайка М42Х1.5-6Н.05.019 ГОСТ 11871-88 | Гайка М42Х1.5-6Н.05.019 ГОСТ 11871-88 | |
| 39 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
