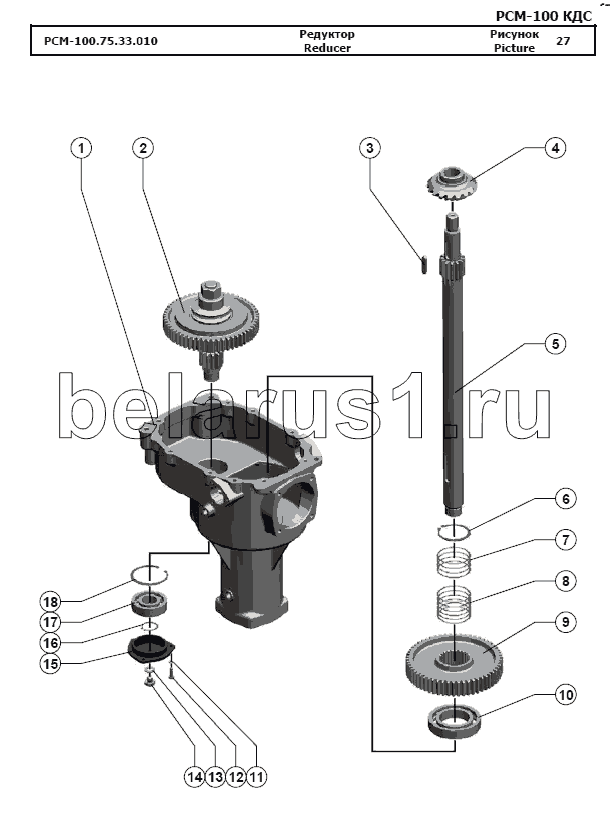

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Редуктор
РСМ-100.75.33.010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.75.33.010 | РСМ-100.75.33.010 | Редуктор | |
| 1 | РСМ-100.33.03.202А | Корпус редуктора | |
| 2 | РСМ-100.75.33.050 | Муфта фрикционная | |
| 3 | Шпонка 12x8x50 | Шпонка 12x8x50 | |
| 4 | РСМ-100.33.03.651 | Шестерня | |
| 5 | РСМ-100.75.33.602 | Вал-шестерня | |
| 6 | Кольцо C75 | Кольцо C75 | |
| 7 | РСМ-100.33.03.505-01 | Кольцо | |
| 8 | РСМ-100.33.03.505 | Кольцо | |
| 9 | РСМ-100.75.33.607 | Шестерня | |
| 10 | Подшипник 215А | Подшипник 215А | |
| 11 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 | |
| 12 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 13 | РСМ-10.01.47.002 | Прокладка | |
| 14 | РСМ-10.01.47.606А | Пробка | |
| 15 | РСМ-100.33.03.105 | Крышка | |
| 16 | Кольцо C40 | Кольцо C40 | |
| 17 | Подшипник 308А | Подшипник 308А | |
| 18 | Кольцо C90 | Кольцо C90 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
