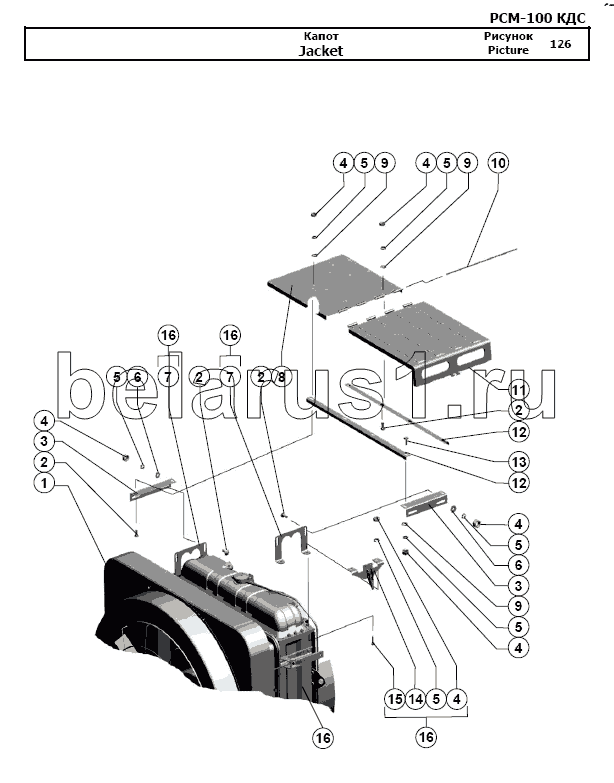

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Капот
1
2
2
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
7
7
8
9
9
9
10
11
12
12
13
14
15
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.05.18.000Б | Воздухозаборник | |
| 2 | Болт М8х20.46.019 | Болт М8х20.46.019 | |
| 3 | РСМ-10.05.13.418А | Кронштейн | |
| 4 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 | |
| 5 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 | |
| 6 | Шайба C 8.01.019 | Шайба C 8.01.019 | |
| 7 | РСМ-10.05.02.419А | Кронштейн | |
| 8 | РСМ-10.05.13.040В | Щиток | |
| 9 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 | |
| 10 | РСМ-10.05.13.602 | Ось | |
| 11 | РСМ-100.17.00.840 | Щиток | |
| 12 | РСМ-10.05.13.429В | Уголок | |
| 13 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 | |
| 14 | РСМ-100.17.00.830 | Замок | |
| 15 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 16 | РСМ-100.08.06.040А | Блок радиаторов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
