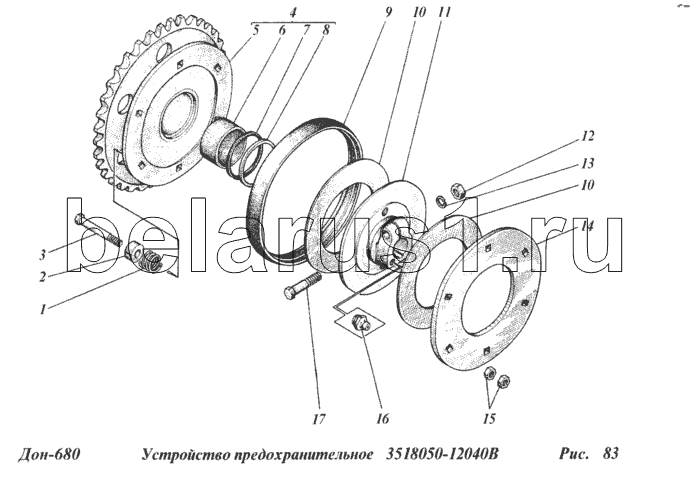

Каталог запасных частей к технике: РСМ-100 (Дон-680). Устройство предохранительное 3518050-12040В
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЖКС01.622 | Пружина | |
| 2 | 3518050-10052 | Втулка | |
| 3 | М10-6gх100.88.35.019 | Болт | |
| 4 | 3518050-12460Б | Звездочка z-40 t-25,4 | |
| 5 | 3518050-12470Б | Звездочка | |
| 6 | 54-01071А | Втулка | |
| 7 | СП80-67-5 | Кольцо | |
| 8 | 54-44562 | Обойма | |
| 9 | РСМ-100.72.01.003 | Кожух | |
| 10 | 54-01069 | Накладка фрикционная | |
| 11 | 3518050-11980 | Диск ведущий | |
| 12 | М12х1,25-6Н.6.019 | Гайка | |
| 13 | 12Т.65Г.019 | Шайба | |
| 14 | 54-44561 | Диск нажимной | |
| 15 | М10-6Н.6.019 | Гайка | |
| 16 | 1,3Ц6хр | Масленка | |
| 17 | М12х1,25-6gх65.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
