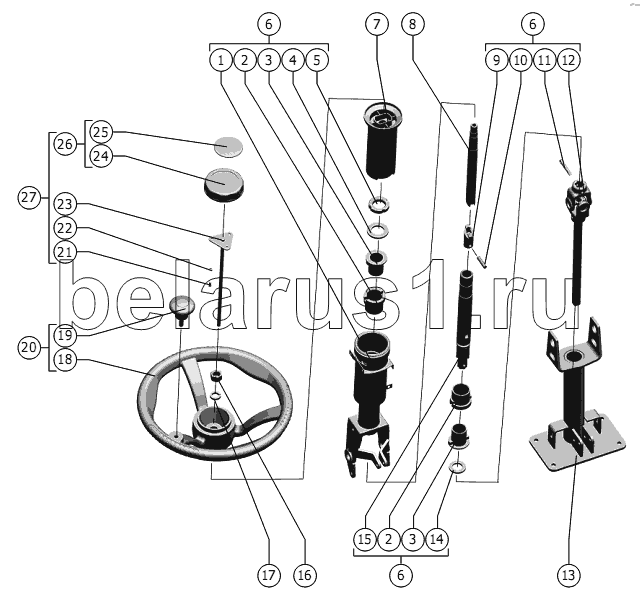

Каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Колонка рулевая
1
2
2
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.26.13.090 | Стойка | |
| 2 | РСМ-10.04.13.005 | Виброизолятор | |
| 3 | РСМ-10.04.13.003 | Втулка | |
| 4 | С.27х3,9.01.019 ГОСТ 11371-78 | Шайба | |
| 5 | М30х1,5-6H.05.019 ГОСТ 11871-88 | Гайка | |
| 6 | 101.26.13.010 | Вал рулевой | |
| 7 | 101.06.13.001 | Чехол | |
| 8 | 101.06.13.803 | Вал рулевой | |
| 9 | А 63.01.201 | Хвостовик вала | |
| 10 | 8m6 х 36 ГОСТ 3128-70 | Штифт | |
| 11 | 6,3x36.019 ГОСТ 397-79 | Шплинт | |
| 12 | 01.005.2100-00.0011 ТУ 23.2.2107-89 | Шарнир с валом | |
| 13 | 101.06.13.060 | Стойка | |
| 14 | С.22х3,9.01.019 ГОСТ 11371-78 | Шайба | |
| 15 | 101.06.13.130 | Вал | |
| 16 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 17 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 18 | МРУ-1.13.050 | Колесо рулевое | |
| 19 | МРУ-1.13.090 | Рукоятка | |
| 20 | МРУ-1.13.040 | Колесо рулевое | |
| 21 | В.М5-6gх10.48.019 ГОСТ 17473-80 | Винт | |
| 22 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 23 | 101.06.13.100 | Ось | |
| 24 | МРУ-1.13.004 | Крышка | |
| 25 | МРУ-1.13.046 | Аппликация | |
| 26 | МРУ-1.13.080 | Крышка | |
| 27 | 101.06.13.040 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
