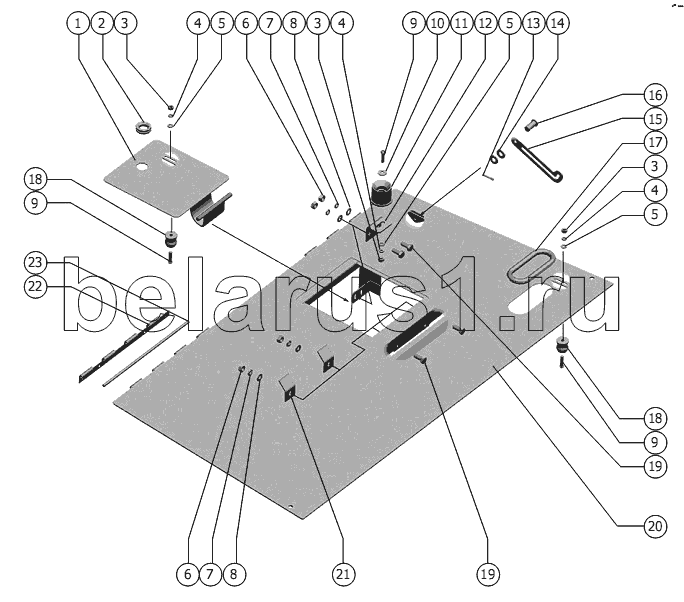

Каталог запасных частей к технике: РСМ Энергосредство ЭС-1. Капот
1
2
3
3
3
4
4
4
5
5
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.21.270 | Крышка | |
| 2 | 54-00157 | Уплотнитель | |
| 3 | М6-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 4 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 5 | С.6.01.019 ГОСТ 11371-78 | Шайба | |
| 6 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 8 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба | |
| 9 | В.М6-6gх25.48.019 ГОСТ 17473-80 | Винт | |
| 10 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба | |
| 11 | 54-01017 | Обойма | |
| 12 | 1.41.453 | Скоба | |
| 13 | 3,2x18.019 ГОСТ 397-79 | Шплинт | |
| 14 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 15 | 1.21.418 | Упор | |
| 16 | 6-10 b12x25.35.Ц9.хр ГОСТ 9650-80 | Ось | |
| 17 | РСМ-10.05.08.011 | Уплотнение | |
| 18 | А 37.02.022 | Фиксатор | |
| 19 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт | |
| 20 | 1.20.230 | Капот | |
| 21 | 101.01.33.465 | Прижим | |
| 22 | РСМ-10.05.13.404А | Петля | |
| 23 | РСМ-10.05.13.602 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
