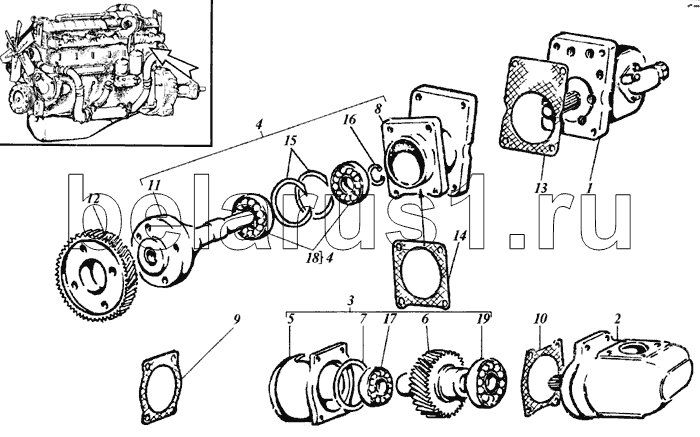

Каталог запасных частей к технике: РСМ Дон 1500Б. Привод гидравлических насосов
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ10В-3-0101002-16 | Насос шестеренный НШ10В-3-Л ОСТ 23.1.92-88 | |
| 2 | НШ32А-3-Л-00 | Насос шестеренный НШ32А-3-Л ОСТ 23.1.92-88 | |
| 3 | 11ТА-26с2-1 | Привод гидронасоса | |
| 4 | 01М-26с4 | Привод насоса | |
| 5 | 11ТА-2601-1 | Корпус привода | |
| 6 | 11ТА-2602-1 | Колесо зубчатое | |
| 7 | 11ТА-2603 | Кольцо | |
| 8 | 01-2610 | Корпус привода | |
| 9 | 01МБ-2615 | Прокладка | |
| 10 | 01МБ-2616 | Прокладка | |
| 11 | 01М-2626 | Вал привода | |
| 12 | 6Т3-2628 | Колесо зубчатое | |
| 13 | 01-2631 | Прокладка | |
| 14 | 6Т3-2632 | Прокладка | |
| 15 | 01М-2645 | Кольцо стопорное | |
| 16 | 01М-2646 | Кольцо стопорное | |
| 17 | 107.8338 | Подшипник | |
| 18 | 205.8338 | Подшипник | |
| 19 | 211.8338 | Подшипник |
