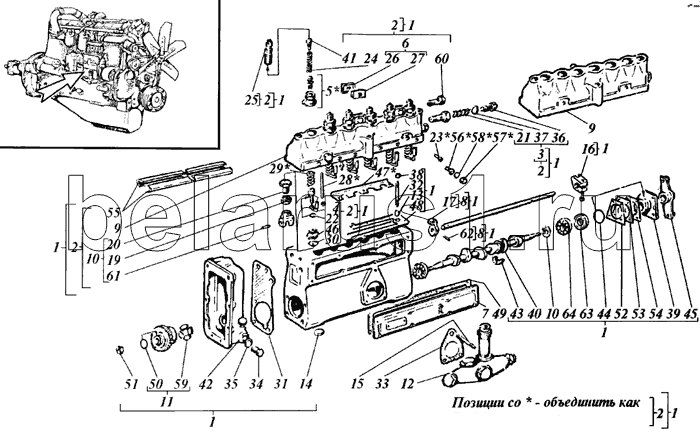

Каталог запасных частей к технике: РСМ Дон 1500Б. Насос топливный
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 461-16с2-15 | Насос топливный | |
| 2 | 461-16с12-15 | Головка насоса | |
| 3 | 41-А16с13 | Клапан перепускной | |
| 4 | 461-16с15-01 | Плунжерная пара | |
| 5 | 563-16с16-01 | Клапан нагнетательный | |
| 6 | 16с18 | Зажим | |
| 7 | 461-16с22 | Крышка | |
| 8 | 03-16с23 | Рейка | |
| 9 | 461-16с62 | Головка насоса | |
| 10 | 80.16.013-2 | Толкатель плунжера | |
| 11 | В2.80.16.085-2А | Муфта упругая | |
| 12 | 16с30-8А-03 | Насос топливоподкачивающий | |
| 13 | 16-003 | Штифт установочный | |
| 14 | 16-004 | Пробка | |
| 15 | 16-008 | Шпилька | |
| 16 | 16-019-1А | Хомутик | |
| 17 | 16-026-4А-50 | Поводок | |
| 18 | 16-031 | Маслоотражатель | |
| 19 | 16-048А | Контргайка | |
| 20 | 16-049 | Болт толкателя | |
| 21 | 16-057 | Пружина перепускного клапана | |
| 22 | 16-062 | Прокладка | |
| 23 | 16-063Б-1 | Винт установочный | |
| 24 | 16-068А | Пружина нагнетательного клапана | |
| 25 | 16-069-10 | Штуцер | |
| 26 | 16-072-3Б | Зажим | |
| 27 | 16-073-3Б | Зажим | |
| 28 | 16-074-1А | Шпилька | |
| 29 | 16-075Г | Пружина плунжера | |
| 30 | 16-077А | Кольцо замковое | |
| 31 | 16-084А | Прокладка | |
| 32 | Л16-100А | Шпилька | |
| 33 | 16-148 | Прокладка | |
| 34 | 16-204А | Пробка | |
| 35 | 16-210 | Прокладка | |
| 36 | 16-218 | Пробка клапана | |
| 37 | 16-219 | Прокладка | |
| 38 | 16-245 | Гайка М10х1 | |
| 39 | 03-1603 | Крышка подшипника | |
| 40 | 03-1604-2 | Вал кулачковый | |
| 41 | 463-1610-14 | Уменьшитель объема | |
| 42 | 03-1641-1Б | Фланец крепления регулятора | |
| 43 | 03-1617-1 | Опора кулачкового вала | |
| 44 | 03-1628 | Кольцо | |
| 45 | 03-1669 | Вилка | |
| 46 | 41-1676-1 | Тарелка пружины клапана | |
| 47 | 03-1678 | Планка | |
| 48 | 03-1679 | Прокладка | |
| 49 | 03-1680 | Прокладка | |
| 50 | 41-16108 | Кольцо распорное | |
| 51 | 41-16112 | Гайка | |
| 52 | 03-16223 | Прокладка регулировочная | |
| 53 | 03-16224 | Прокладка регулировочная | |
| 54 | 03-16225 | Прокладка регулировочная | |
| 55 | 461-16258 | Экран | |
| 56 | 463-16260-11 | Винт | |
| 57 | 463-16262-11 | Гайка | |
| 58 | 463-16263-11 | Прокладка | |
| 59 | 236-1110517Б | Сухарь | |
| 60 | А12.01.003-03 | Заказать | Болт поворотного угольника |
| 61 | В2.80.16.522-2 | Ось ролика | |
| 62 | 17-077 | Штифт | |
| 63 | 1.2-20х40-1.8752 | Манжета | |
| 64 | 7204 ТУ 37.006-162-89 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
