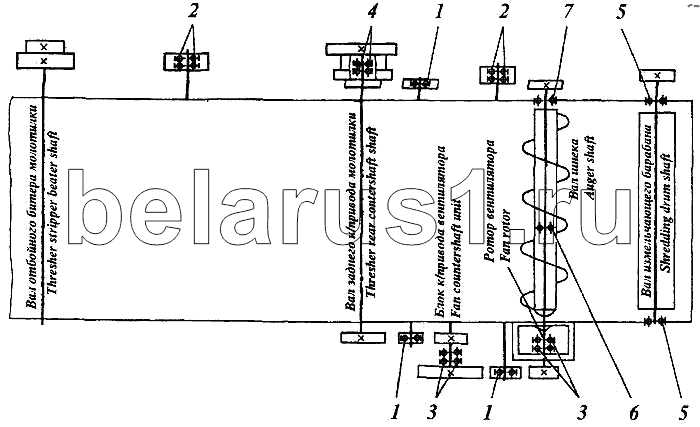

Каталог запасных частей к технике: РСМ Дон 1500А. Схема расположения подшипников измельчителя ПКН-1500
1
1
1
2
2
3
3
4
4
5
5
5
6
6
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 180204АС17 | Ролик натяжной (привода шнека, контрпривода и вентилятора) | |
| 2 | 180205АК1С17 | Ролик натяжной (привода контрпривода и измельчающего барабана) | |
| 3 | 180306К13С27 | Подшипник или 180306АКС17 | |
| 4 | 180309К10С27 | Подшипник или 180309С17 | |
| 4 | 180309С9Ш1 | Шкив контрпривода барабана | |
| 5 | 680210АК7С27 | Фланец вала измельчающего барабана | |
| 5 | 680210А2К7С27 | Подшипник или 680210А2НК7С27 | |
| 6 | 1580206С17 | Подшипник | |
| 6 | 1580206К10С27 | Труба шнека | |
| 7 | 1680206К10С27 | Подшипник или 1680206К7С17 | |
| 7 | 1680206К7Т2С12 | Фланец шнека |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
