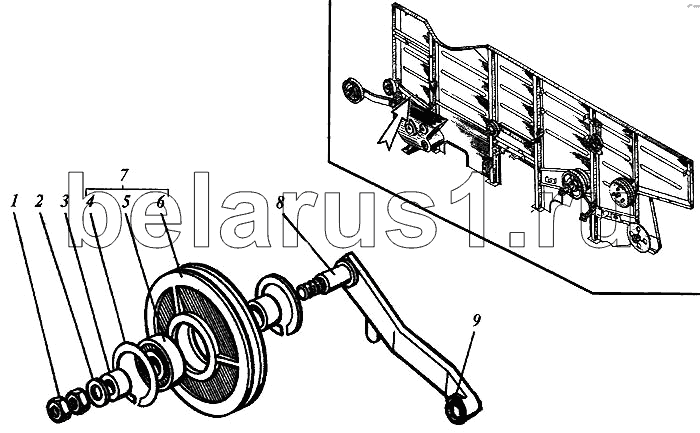

Каталог запасных частей к технике: РСМ Дон 1500А. Рычаг
1
2
3
4
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М16-6Н.6.019 | Гайка | |
| 2 | С16х3,0.01.019 | Шайба | |
| 3 | 54-00781 | Втулка или 80440 | |
| 4 | С47 | Кольцо ГОСТ 13943-86 | |
| 5 | 180204К10С27 | Подшипник или 180204С17 | |
| 5 | 180204С17 | Подшипник или 180204К10С27 | |
| 6 | РСМ-10.01.30.112А | Шкив | |
| 7 | РСМ-10.01.30.720 | Шкив в сборе | |
| 8 | РСМ-10.01.30.450А | Рычаг со втулкой | |
| 9 | РСМ-10.01.30.003А | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
