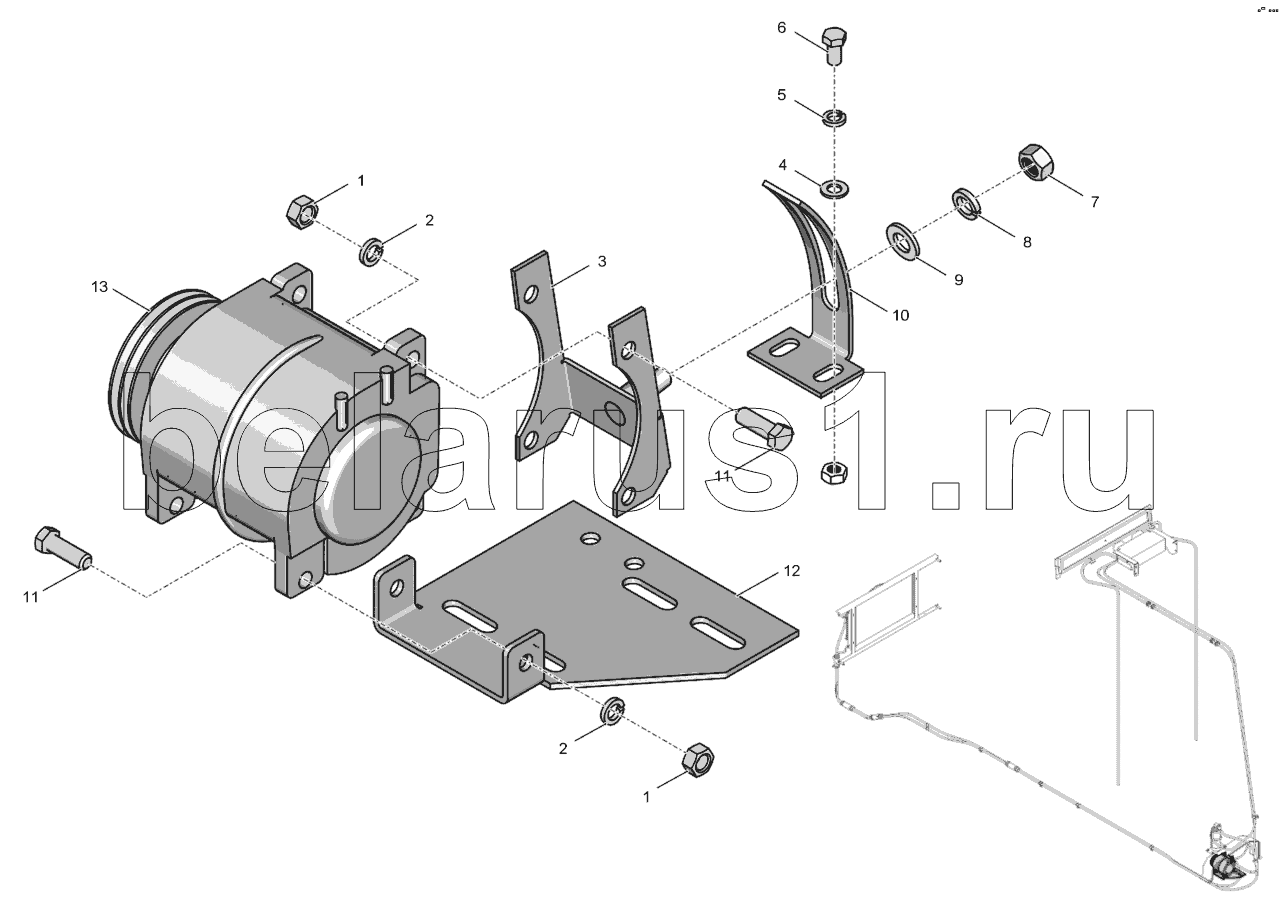

Каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум". 744-8100010-3 Компрессор
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГайкаМ10-6Н.8С.010 | Гайка М10-6Н.8С.010 | |
| 2 | Шайба10.65Г.05 | Шайба 10.65Г.05 | |
| 3 | 744-8100030-1 | Вилка | |
| 4 | Шайба8,4.01.019 | Шайба 8,4.01.019 | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | ГОСТ7805-70 | Болт | |
| 7 | ГОСТ5927-70 | Гайка М12-6Н.8С.019 | |
| 8 | ГОСТ6402-70 | Шайба | |
| 9 | Шайба12,4.01.019 | Шайба 12,4.01.019 | |
| 10 | 744-8100007-2 | Планка | |
| 11 | ГОСТ7805-70 | Болт | |
| 12 | 744-8100020-1 | Плита | |
| 13 | ТМ1401-001100-00 | Компрессор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
