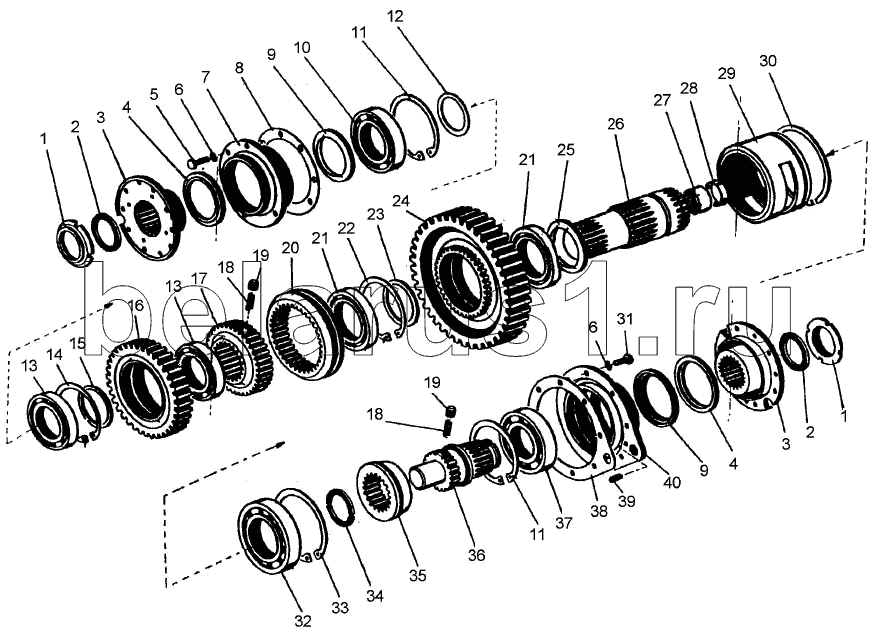

Каталог запасных частей к технике: ПТЗ К-744Р2. Вал раздаточный входит в 744Р-1701000
1
1
2
2
3
3
4
4
5
6
6
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700А.1701492 | Гайка | |
| 2 | 700.2302037-1 | Кольцо уплотнительное | |
| 3 | 700А.1701160 | Фланец | |
| 4 | 700А.1701156 | Кольцо | |
| 5 | М12х25 | Болт | |
| 6 | 12.65Г | Шайба | |
| 7 | 700.1701178 | Обойма | |
| 8 | 700.1701179 | Прокладка | |
| 9 | 2.1.110х135-4 | Манжета | |
| 10 | 2218К2 | Подшипник | |
| 11 | В160 | Кольцо | |
| 12 | 700А.1701359 | Кольцо | |
| 13 | 118 | Заказать | Подшипник |
| 14 | В140 | Кольцо | |
| 15 | 700А.1701479-03 | Кольцо | |
| 16 | 2256010-1701021-1 | Шестерня | |
| 17 | 700А.1701169 | Муфта | |
| 18 | 700.1701401 | Пружина | |
| 19 | 700.1701293 | Фиксатор | |
| 20 | 700.1701171-1 | Муфта | |
| 21 | 120 | Заказать | Подшипник |
| 22 | В150 | Кольцо | |
| 23 | 700А.1701479-04 | Кольцо | |
| 24 | 2256010-1701043-1 | Шестерня | |
| 25 | 2256010-1701027 | Кольцо | |
| 26 | 2256010-1701031 | Вал раздаточный | |
| 27 | 943/50 | Заказать | Подшипник |
| 28 | 700.1701159-1 | Втулка | |
| 29 | 700.1701328-1 | Обойма | |
| 30 | 700.1701488 | Кольцо стопорное | |
| 31 | М12х30 | Болт | |
| 32 | 6-220А | Подшипник | |
| 33 | В180 | Кольцо | |
| 34 | 2256010-1701025 | Полукольцо | |
| 35 | 700.1701174-2 | Муфта зубчатая передвижная | |
| 36 | 700А.1701145 | Вал | |
| 37 | 218А | Подшипник | |
| 38 | 700.1701313 | Прокладка | |
| 39 | 8u8х18 | Штифт | |
| 40 | 700А.1701147-2 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
