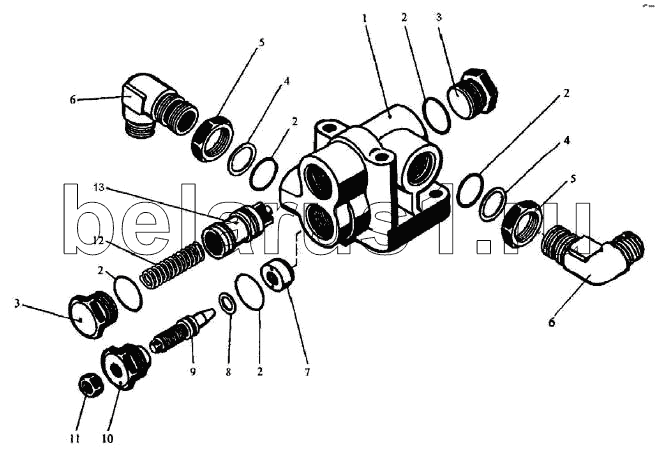

Каталог запасных частей к технике: ПТЗ К-744Р2. Регулятор расхода 744Р1-3406000
1
2
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700А.3406019-1 | Корпус регулятора | |
| 2 | 700А.3422067-02 | Кольцо уплотнительное | |
| 3 | 700.4611012-1 | Пробка | |
| 4 | 700А.3422064-01 | Кольцо | |
| 5 | 700.4611061 | Гайка | |
| 6 | 744Р1-3406001 | Угольник | |
| 7 | 700А.3406024 | Дроссель | |
| 8 | 014-018-25-1-3 | Кольцо | |
| 9 | 700А.3406023 | Винт регулировочный | |
| 10 | 700А.3406022 | Пробка | |
| 11 | 700.3429067 | Гайка | |
| 12 | 700А.3406026 | Пружина | |
| 13 | 700А.3406021-1 | Плунжер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
