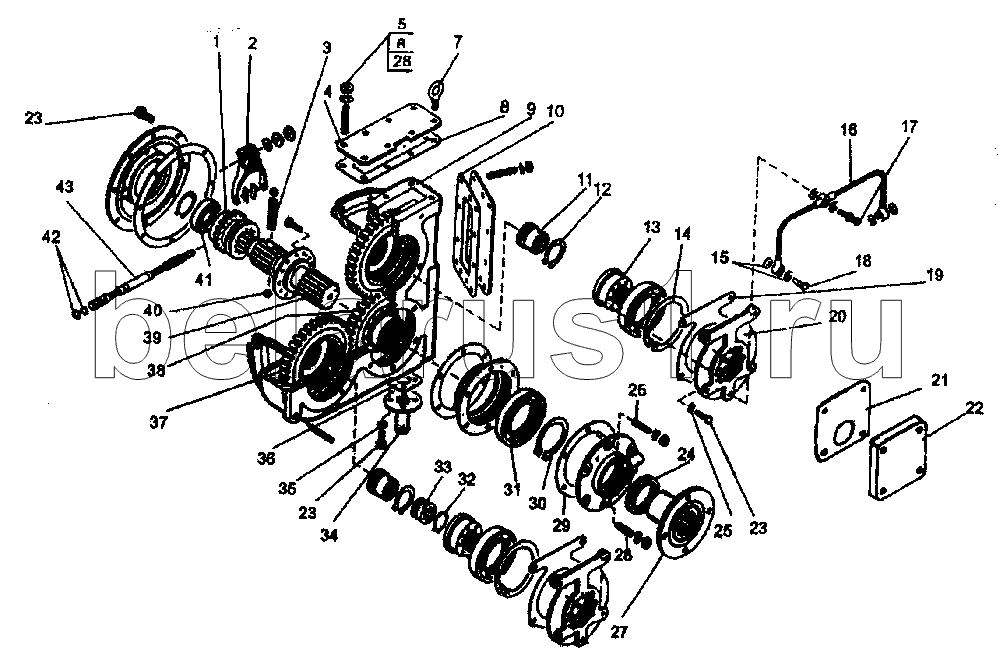

Каталог запасных частей к технике: ПТЗ K-744P1. Редуктор привода насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-1600026 | Муфта | |
| 2 | 700А.1602051 | Вилка | |
| 3 | 700А.1602059 | Пружина | |
| 4 | 700А.1602033 | Крышка | |
| 5 | М10 | Гайка | |
| 6 | 10.65Г.05 | Шайба | |
| 7 | М10.019 | Рым-болт | |
| 8 | 700А.1602037 | Прокладка | |
| 9 | 700А.1602011-3 | Картер | |
| 10 | 700А.1602036 | Прокладка | |
| 11 | 700А.1602024-1 | Муфта | |
| 12 | В55 | Кольцо | |
| 13 | 700А.1602054-1 | Втулка | |
| 14 | В140 | Кольцо | |
| 15 | 700А.1602044 | Прокладка | |
| 16 | 2256010-1600040 | Трубопровод | |
| 17 | 700А.1602058 | Штуцер | |
| 18 | 700А.1100039 | Болт | |
| 19 | 700А.1602063-2 | Прокладка | |
| 20 | 700А.1602073 | Стакан | |
| 21 | 700А.1602064-1 | Прокладка | |
| 22 | 750-3400014 | Крышка | |
| 23 | М10х25 | Болт | |
| 24 | 700А.1701450 | Манжета | |
| 25 | 10Т.65Г.05 | Шайба | |
| 26 | М8х20 | Болт | |
| 27 | 2256010-1600027 | Фланец | |
| 28 | М10х22 | Шпилька | |
| 29 | 2256010-1602025 | Прокладка | |
| 30 | В90 | Кольцо | |
| 31 | 118 | Заказать | Подшипник |
| 32 | В45 | Кольцо | |
| 33 | 700А.1602025-1 | Муфта | |
| 34 | 700А.1602110 | Патрубок | |
| 35 | 700А.1602069 | Прокладка | |
| 36 | 700.1701251-1 | Прокладка | |
| 37 | 701.1602023-1 | Шестерня | |
| 38 | 2256010-1600022 | Шестерня | |
| 39 | 2256010-1600019 | Вал | |
| 40 | Б8-100 | Шарик | |
| 41 | 80208С9 | Подшипник | |
| 42 | 016-020-25-1-3 | Кольцо | |
| 43 | 700А.1602031-1 | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
