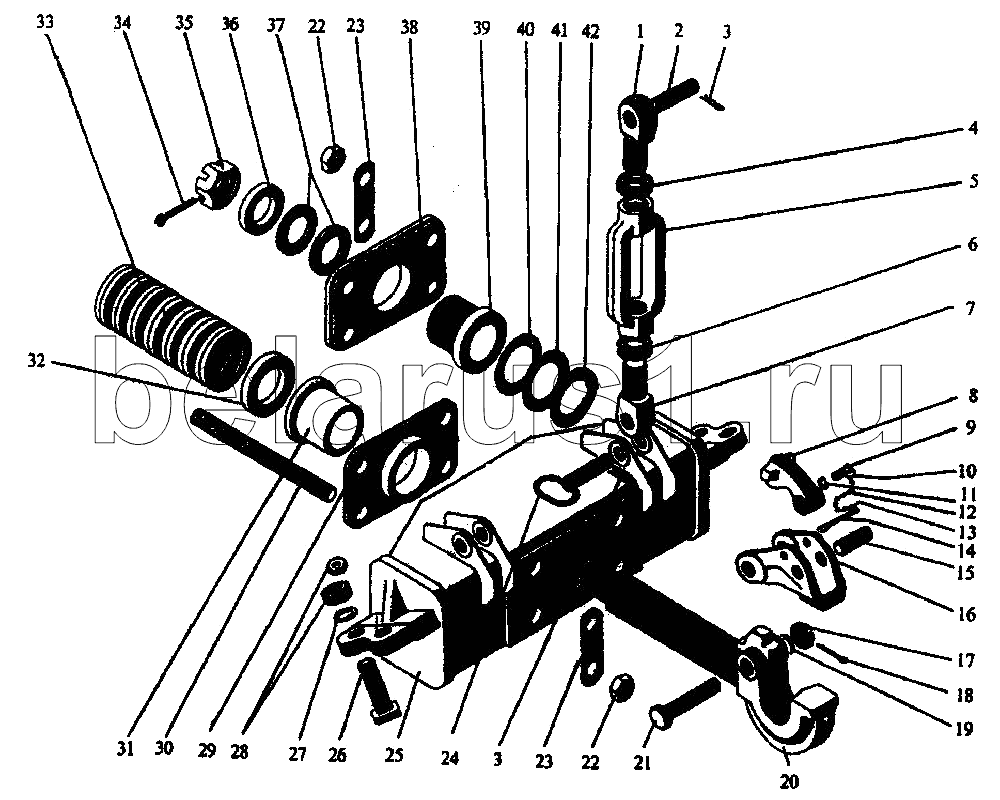

Каталог запасных частей к технике: ПТЗ K-744P1. Крюк гидрофицированный
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700.46.00.095-01 | Винт стяжной | |
| 2 | 700.46.00.026-1 | Палец | |
| 3 | [Шплинт 18] | Шплинт 18 | |
| 4 | [Гайка М36х3] | Гайка М36х3 | |
| 5 | 700.46.00.024-5 | Гайка | |
| 6 | [Гайка М36х3 левая] | Гайка М36х3 левая | |
| 7 | 700.46.00.095-02 | Винт стяжной | |
| 8 | 700.46.29.028 | Собачка защелки | |
| 9 | [Болт 3М8х35] | Болт 3М8х35 | |
| 10 | 700.46.29.032 | Скобка | |
| 11 | [Шайба 8.65Г] | Шайба 8.65Г | |
| 12 | 700.14.00.053 | Звено цепочки | |
| 13 | 700.46.29.031 | Крючок | |
| 14 | 700.46.29.038 | Шплинт пружинный | |
| 15 | 700.46.29.019 | Ось собачки | |
| 16 | 700.46.29.012-1 | Защелка | |
| 17 | [Гайка М24х2] | Гайка М24х2 | |
| 18 | [Шплинт 5х45] | Шплинт 5х45 | |
| 19 | [Шайба 24.01] | Шайба 24.01 | |
| 20 | 700А.46.29.011-1 | Крюк | |
| 21 | 700.46.29.018-1 | Палец защелки | |
| 22 | [Гайка М20х1,5] | Гайка М20х1,5 | |
| 23 | 700А.46.29.018 | Планка | |
| 24 | 700.46.00.040-1 | Палец в сборе | |
| 25 | 700А.46.29.010 | Балка | |
| 26 | 700.46.00.028-3 | Палец | |
| 27 | [Шайба 30.01] | Шайба 30.01 | |
| 28 | [Гайка М30х2] | Гайка М30х2 | |
| 29 | 700А.46.29.014-1 | Фланец | |
| 30 | 700А.46.29.017 | Шпилька | |
| 31 | 700А.46.29.024-01 | Втулка | |
| 32 | 700А.46.29.013-2 | Шайба | |
| 33 | [Пружина НС 100х60х7х2] | Пружина НС 100х60х7х2 | |
| 34 | [Шплинт 8х90] | Шплинт 8х90 | |
| 35 | 700.46.28.275-1 | Гайка | |
| 36 | [Шайба 48.01] | Шайба 48.01 | |
| 37 | 700А.46.29.019 | Прокладка | |
| 38 | 700А.46.29.015-1 | Фланец | |
| 39 | 700А.46.29.024 | Втулка | |
| 40 | 700А.46.29.016-01 | Прокладка | |
| 41 | 700А.46.29.016-02 | Прокладка | |
| 42 | 700А.46.29.016-03 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
