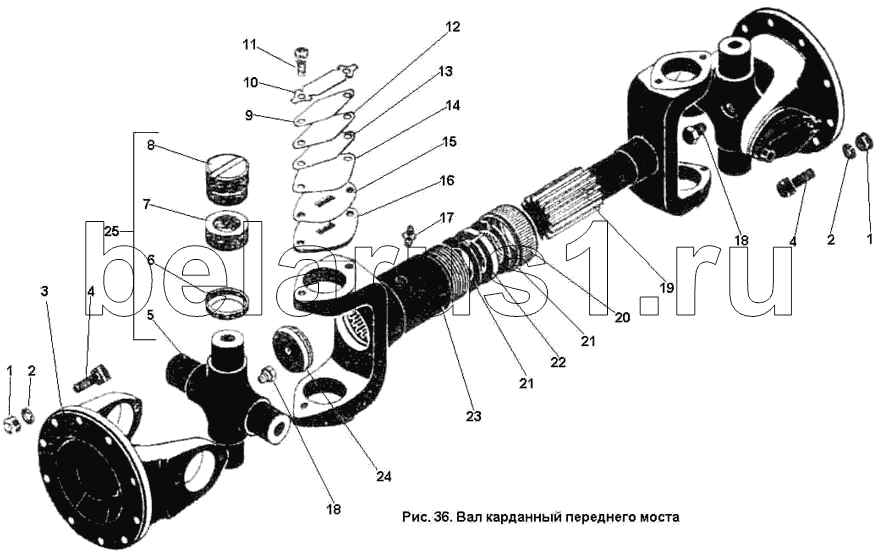

Каталог запасных частей к технике: ПТЗ К-701. Вал карданный переднего моста
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.22.03.000-03 | 700.22.03.000-03 | Вал карданный переднего моста | |
| 1 | Гайка М12Х1.25 ГОСТ 5927-70 | Гайка М12Х1.25 ГОСТ 5927-70 | |
| 2 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
| 3 | 700.22.01.011-1 | Фланец-вилка | |
| 4 | 700.22.00.014 | Болт | |
| 5 | 700.22.01.012-2 | Крестовина карданного вала | |
| 6 | 700.22.01.070 | Обойма в сборе | |
| 7 | 700.22.01.057 | Кольцо уплотнительное | |
| 8 | Подшипник 804709К5 ТУ 37.006.065-74 | Подшипник 804709К5 ТУ 37.006.065-74 | |
| 9 | 700.22.01.026-1 | Пластина балансировочная | |
| 10 | 700.22.01.053 | Планка стопорная | |
| 11 | 700.22.01.061 | Болт | |
| 12 | 700.22.01.026-2 | Пластина балансировочная | |
| 13 | 700.22.01.026-3 | Пластина балансировочная | |
| 14 | 700.22.01.034 | Пластина балансировочная | |
| 15 | 700.22.01.051 | Крышка балансировочная | |
| 16 | 700.22.01.013 | Крышка подшипника | |
| 17 | Масленка 1.3 ГОСТ 19853-74 | Масленка 1.3 ГОСТ 19853-74 | |
| 18 | Пробка КГ 1/8" ГОСТ 12720-07 | Пробка КГ 1/8" ГОСТ 12720-07 | |
| 19 | 700.22.03.012 | Вал карданный | |
| 20 | 700.2201.045 | Гайка | |
| 21 | 700.22.01.059 | Шайба | |
| 22 | 700.22.03.014 | Сальник | |
| 23 | 700.22.03.013 | Вилка скользящая | |
| 24 | 700.42.38.015-1 | Заглушка скользящей вилки | |
| 25 | 700.22.01.080Р | Крестовина с подшипниками (комплект) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
