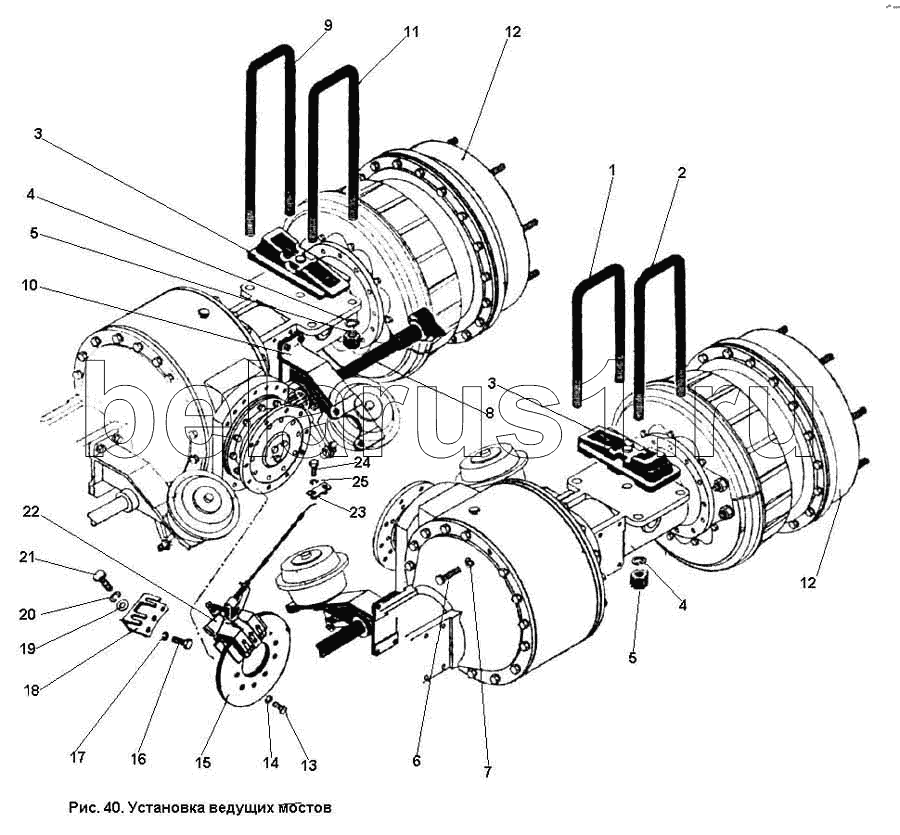

Каталог запасных частей к технике: ПТЗ К-701. Установка ведущих мостов
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.00.23.000-2 | 700А.00.23.000-2 | Установка мостов ведущих | |
| 1 | 700А.00.23.014-01 | Стремянка | |
| 2 | 700А.00.23.014-02 | Стремянка | |
| 3 | 700А.00.23.090-2 | Кронштейн в сборе | |
| 4 | Шайба 27.65Г ГОСТ 6402-70 | Шайба 27.65Г ГОСТ 6402-70 | |
| 5 | Гайка М27 ГОСТ 5931-70 | Гайка М27 ГОСТ 5931-70 | |
| 6 | Болт М16Х1.5Х40 ГОСТ 7808-70 | Болт М16Х1.5Х40 ГОСТ 7808-70 | |
| 7 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | |
| 8 | 700А.23.000.19 | Кулак | |
| 9 | 700А.00.23.014-04 | Стремянка | |
| 10 | 700.23.00.210 | Кронштейн в сборе | |
| 11 | 700А.00.23.014-03 | Стремянка | |
| 12 | 700А.23.00.000-1 | Мост ведущий | |
| 13 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 | |
| 14 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
| 15 | 700А.00.23.054 | Диск | |
| 16 | БолтМ18Х1.5Х40 ГОСТ 7808-70 | БолтМ18Х1.5Х40 ГОСТ 7808-70 | |
| 17 | Шайба 18.65Г ГОСТ 6402-70 | Шайба 18.65Г ГОСТ 6402-70 | |
| 18 | 700А.00.23.051 | Кронштейн | |
| 19 | Шайба 14.01 ГОСТ 11371-78 | Шайба 14.01 ГОСТ 11371-78 | |
| 20 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 | |
| 21 | Болт М14Х1.5Х35 ГОСТ 7808-70 | Болт М14Х1.5Х35 ГОСТ 7808-70 | |
| 22 | 700А.00.23.100 | Тормоз стояночный | |
| 23 | 700А.00.23.048-2 | Планка | |
| 24 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 | |
| 25 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
