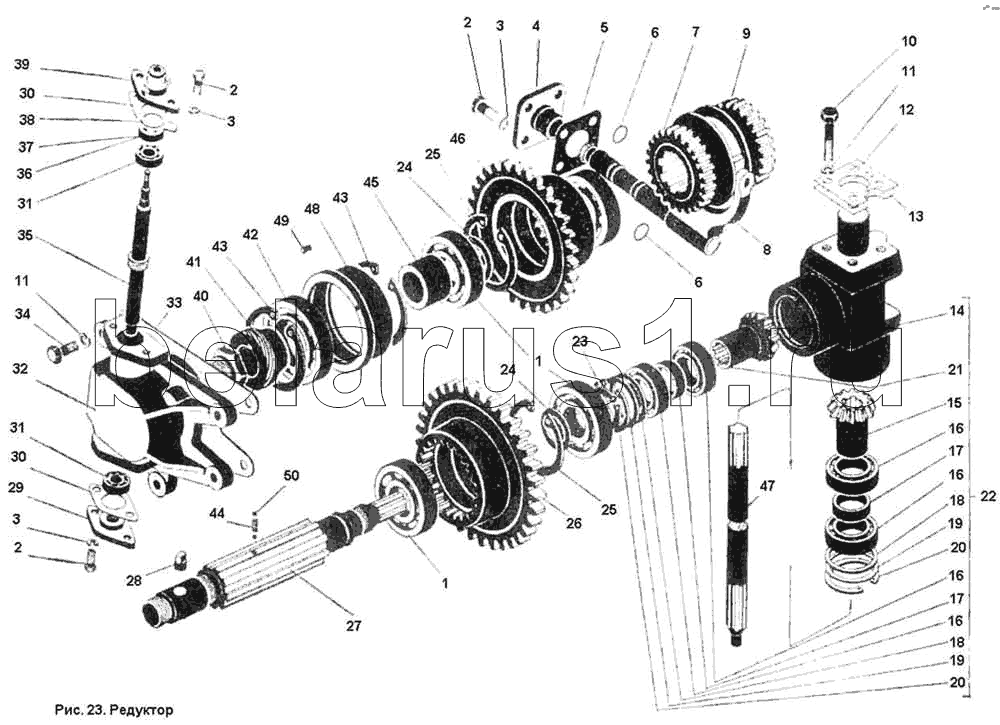

Каталог запасных частей к технике: ПТЗ К-701. Редуктор
1
1
2
2
2
3
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 | |
| 2 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 | |
| 3 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | |
| 4 | 700.17.01.2492 | Крышка | |
| 5 | 700.17.01.251-1 | Прокладка | |
| 6 | Кольцо Н1-20Х16-3 ГОСТ 18829-73 | Кольцо Н1-20Х16-3 ГОСТ 18829-73 | |
| 7 | 700.17.01.294-1 | Сухарь | |
| 8 | 700А.17.01.360 | Вилка в сборе | |
| 9 | 700А.17.01.198-1 | Муфта | |
| 10 | Болт М12Х50 ГОСТ 7811-70 | Болт М12Х50 ГОСТ 7811-70 | |
| 11 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
| 12 | 700.17.01.219 | Прокладка | |
| 13 | 700.17.01.224 | Прокладка | |
| 14 | 700А.17.01.203 | Корпус | |
| 15 | 700.17.01.211-1 | Шестерня коническая | |
| 16 | Подшипник 107 ГОСТ 8338-75 | Подшипник 107 ГОСТ 8338-75 | |
| 17 | 700.17.01.491 | Втулка | |
| 18 | 700.17.01.489-01 | Прокладка | |
| 19 | 700.17.01.489-02 | Прокладка | |
| 20 | Кольцо В62 ГОСТ 13943-68 | Кольцо В62 ГОСТ 13943-68 | |
| 21 | 700.17.01.209-1 | Шестерня коническая | |
| 22 | 700А.17.01.290 | Редуктор в сборе | |
| 23 | Кольцо В40 ГОСТ 13943-68 | Кольцо В40 ГОСТ 13943-68 | |
| 24 | 700А.17.01.195 | Кольцо | |
| 25 | Кольцо В80 ГОСТ 13943-68 | Кольцо В80 ГОСТ 13943-68 | |
| 26 | 700А.17.01.199 | Шестерня | |
| 27 | 700А.17.01.191 | Вал | |
| 28 | 700.16.05.022 | Штифт | |
| 29 | 700.16.05.028-2 | Крышка | |
| 30 | 700.16.05.027 | Прокладка | |
| 31 | Подшипник 201 ГОСТ 8338-75 | Подшипник 201 ГОСТ 8338-75 | |
| 32 | 700А.17.01.046-2 | Корпус | |
| 33 | 700А.17.01.061-1 | Прокладка | |
| 34 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 | |
| 35 | 700А.17.01.063-1 | Валик | |
| 36 | Пружина АСК 10-2 ЛК 02480-00 | Пружина АСК 10-2 ЛК 02480-00 | |
| 37 | 700.16.05.020 | Манжета в сборе | |
| 38 | 700.16.05.025 | Шайба | |
| 39 | 700.16.05.024-2 | Крышка | |
| 40 | 700А.17.01.322 | Гайка | |
| 41 | 700А.17.01.462-2 | Шестерня | |
| 42 | Подшипник 308 ГОСТ 8338-75 | Подшипник 308 ГОСТ 8338-75 | |
| 43 | Кольцо В90 ГОСТ 13943-68 | Кольцо В90 ГОСТ 13943-68 | |
| 44 | 700А.17.01.197-1 | Пружина | |
| 45 | 700А.17.01.469-03 | Втулка | |
| 46 | 700А.17.01.196-1 | Шестерня | |
| 47 | 700А.17.00.038-1 | Валик | |
| 48 | 700А.17.01.493 | Стакан | |
| 49 | Штифт 8Пр22аХ18 ГОСТ 3128-70 | Штифт 8Пр22аХ18 ГОСТ 3128-70 | |
| 50 | Шарик БV 8 мм Н ГОСТ 3722-60 | Шарик БV 8 мм Н ГОСТ 3722-60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
